485 To TTL레벨컨버터(신호변환기)모듈 (NC-485TTL)
NC-485TTL 은 산업용 기기 또는 원격제어 제품, 컴퓨터 관련 기기의 통신(제어)에 사용되는 RS-485 신호를 일반 CPU(MCU)등이 인식하는 TTL 레벨(Level)의 신호로 변경하여 주는 컨버터 입니다.
판매가격 : 19,800
적립금 :198
상품상태 :신상품
제품코드 :1287154
제조사 :네오틱스
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

6,600원
5,390원
24,200원
13,200원
16,500원
5,500원
18,150원
7,700원
66,000원
19,000원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

485 To TTL 레벨(Level) 컨버터(신호변환기) 모듈 (NC-485TTL)

특징 및 용도

NC-485TTL 은 산업용 기기 또는 원격제어 제품, 컴퓨터 관련 기기의 통신(제어)에 사용되는 RS-485 신호를 일반 CPU(MCU)등이 인식하는 TTL 레벨(Level)의 신호로 변경하여 주는 컨버터 입니다.

  • 각종 전자회로의 통신(RS-485) 인터페이스(Interface) 장치로 사용이 가능 합니다.
  • CPU(MCU)의 I/O 단자에 바로 연결하여 사용이 가능 합니다. (TTL Level)
  • 3.3V 또는 5V 신호(TTL Level) 연결이 가능 합니다.
  • 사용 전원은 DC 3.3V 또는 DC 5V 사용이 가능 합니다.
  • 같은 통신선로(RS-485)에 최대 128개의 병렬접속 사용이 가능 합니다.
  • PCB가 소형이며, 표면실장(SMD) 또는 핀(Pin Header)으로 장착이 가능 합니다.
  • 최대 1Km 전후의 통신거리. (접지사용, 사용 조건에 따라 잘라질 수 있습니다.)
  • 송신/수신 LED가 장착되어 송/수신 확인이 가능 합니다.
  • 크기 : 42mm X 15.22mm X 3mm.

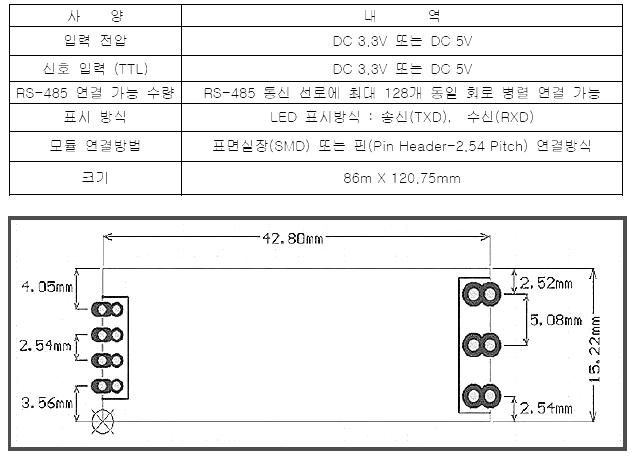

RS-485 to TTL 레벨(Level) 컨버터(신호변환기) 모듈의 사양 및 크기

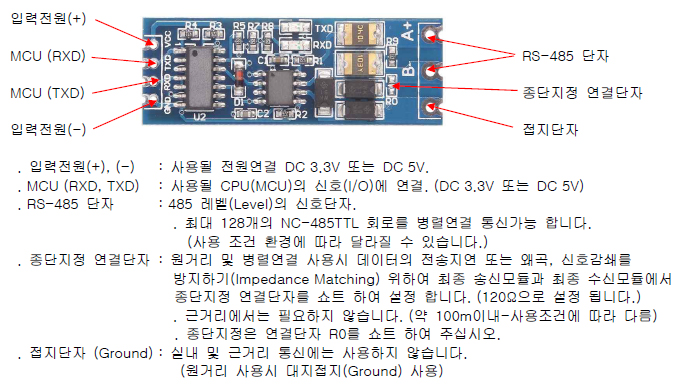

RS-485 to TTL 레벨(Level) 컨버터(신호변환기) 모듈의 구성

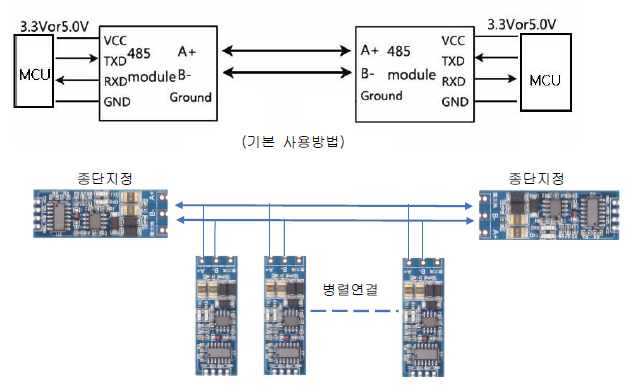

RS-485 to TTL 레벨(Level) 컨버터(신호변환기) 모듈의 시용방법 예)

  • 통신거리(통달거리)는 사용조건 및 사용 환경에 따라 다를 수 있습니다.
  • 최대 병렬연결 가능 수량은 사용조건 및 사용 환경에 따라 다를 수 있습니다.
  • 모듈 장착용 핀(Pin header - 2.54 Pitch)는 포함되어 있지 않습니다.



주의사항

  1. 본 회로를 다른 기기와 연결 사용할 경우에는 기기의 특성을 필히 확인 후 사용하여 주십시오.
    (본 회로를 다른 회로와 연결 사용하여 발생되는 모든 책임은 사용자 에게 있음을 알려드립니다.)
  2. 본 회로 사용시 연결 기기의 오 동작 및 파손 기타 모든 손해배상에 대하여는 개발회사 및
    제조회사, 또는 판매점에 책임이 없음을 알려드립니다.
  3. 본 회로를 활용하여 제작 또는 변형 판매할 경우 제작된 제품은 사용할 국가 또는 지역에 따라
    제품 승인(인증)이 필요할 수 있으며, 이러한 경우 에는 제품 승인인증을 받고 판매하여야 합니다.







※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
