DC-DC 스텝다운(강압) 컨버터 (전압변환기) 모듈 (NP-DCSD2)

특징 및 용도

DC-DC 스텝다운 컨버터(전압변환기) 모듈은 입력된 DC 전원(전압)을 사용자가 필요로 하는 전압(DC 1.5V ~ 35V)으로 변경하여 주는 회로입니다. 입력전압 (DC 3.3V ~ 40V)를 입력하여 모듈의 가변저항기(VR)를 돌려 사용자가 원하는 출력전압 (DC 1.5V ~ 35V)을 출력합니다.

특징

  • 전압 가변형 DC-DC 스텝다운 컨버터.
  • 입력 전압범위가 광범위 합니다. (DC 3.3V ~ 40V).
  • 출력 전압범위가 광범위 합니다. (입력 전압에 따라 DC 1.5V ~ 35V).
  • 정격 전류-2A, 순간 최대 출력전류-3A : 입/출력 전압-전류에 따라 달라집니다.
  • 크기 : 45mm X 20mm X 14mm.

용도

  • 각종 전자회로의 전원 공급장치 (예 DC 3V, DC5V, DC12V, DC 24V등 ).
  • 가변의 전원장치로서 사용자가 원하는 전압을 출력할 수 있습니다.
    (참조 : 입력전압은 출력전압 보다 약 2.5V~3V 이상 높아야 합니다.)

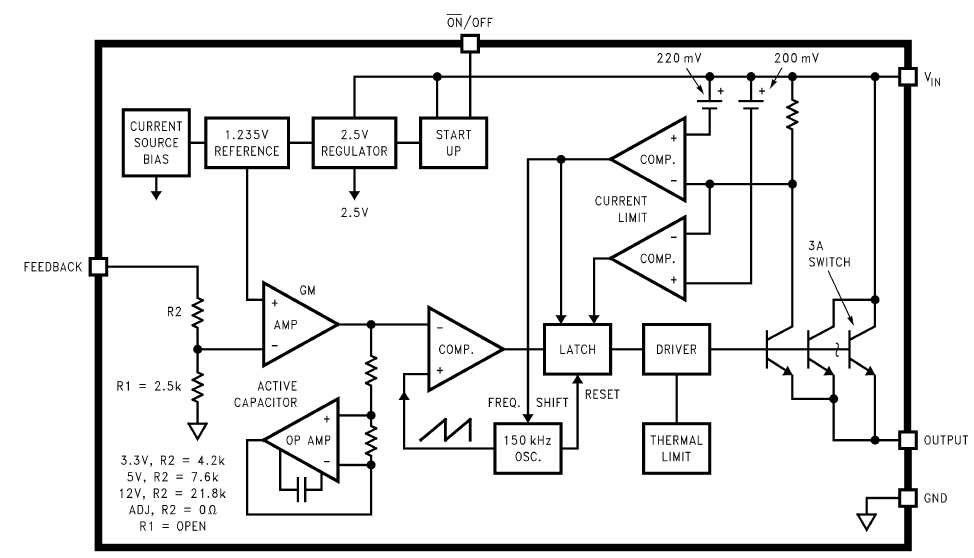

Chip Block Diagram

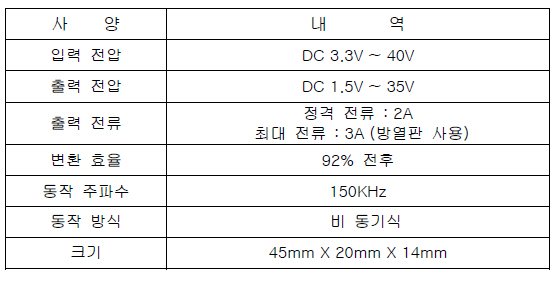

DC-DC 스텝다운 컨버터(전압변환기) 모듈의 사양

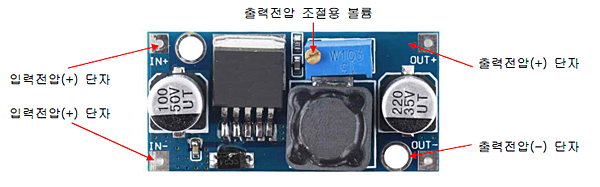

DC-DC 스텝다운 컨버터(전압변환기) 모듈의 구성

입력전압은 DC 3V ~ 40V 범위 이하에서 입력하여 주십시오.
(입력전압이 허용범위 이상일 경우에는 오 동작 또는 제품이 파손될 수 있습니다)
출력전압은 전압조절용 가변저항기(볼륨)을 회전시켜 변경되며, 출력전압의 범위는 DC 1.5V ~ 35V 입니다.
(입력 전압에 따라 다를 수 있습니다.)


참조

  1. 입력전압은 원하는 출력전압 보다 약 2V~3V 이상 높아야 합니다.
  2. 출력전압은 입력전압에 따라 변동될 수 있습니다.
  3. 출력전압(전원)은 사용하고자 하는 회로에 연결하기 전 전압조절용 가변저항기(볼륨)을
    사용하여, 원하는 전압을 맞춘 후 연결 사용하여 주십시오.
  4. 입력전원의 최대 전류 및 출력 전압에 따라 최대 전류가 다를 수 있습니다.
    사용하고자 하는 전류에 맞추어 입력전원의 전압/전류를 확인 후 사용하여 주십시오.
    (입력전압의 전류가 충분하지 못할 경우, 또는 최대부하 연속 출력의 경우 출력 전압
    또는 전류가 정상적으로 출력되지 않을 수 있습니다.)

** 전류 소모가 크거나, 최대전류 사용의 경우 필히 방열판을 필히 사용하여 주십시오 **

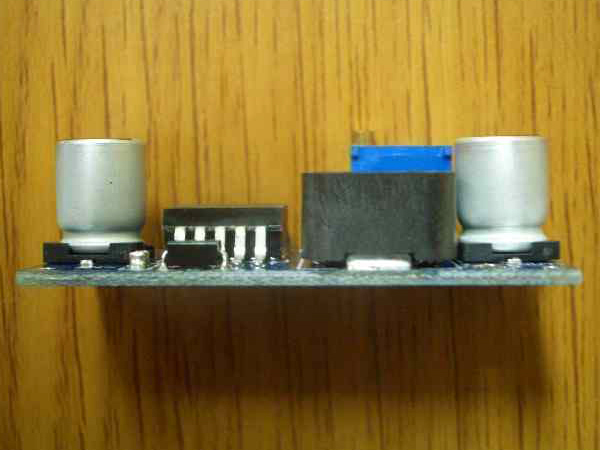

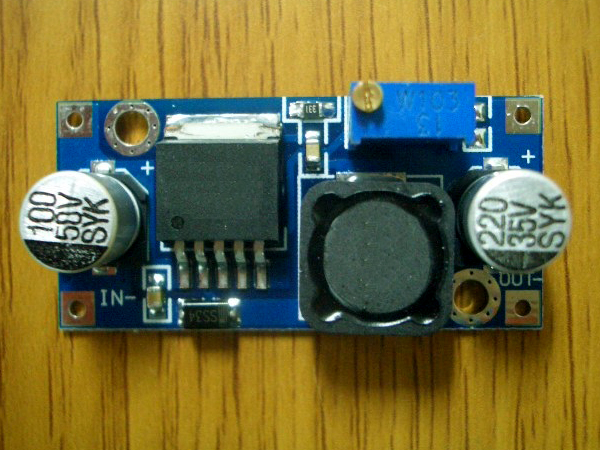

DC-DC 스텝다운 컨버터(전압변환기) 모듈의 모양



주의사항

  1. 본 회로는 테스트 완료 후 판매하고 있습니다.
  2. 본 회로를 다른 기기와 연결 사용할 경우에는 기기의 특성을 필히 확인 후 사용하여 주십시오.
    (본 회로를 다른 회로와 연결하여 발생되는 모든 책임은 사용자 에게 있음을 알려드립니다.)
  3. 본 회로 사용시 연결 기기의 오 동작 및 파손 기타 모든 손해배상에 대하여는 개발회사 및
    제조회사, 또는 판매점에 책임이 없음을 알려드립니다.
  4. 본 회로를 활용하여 제작 또는 변형 판매할 경우 제작된 제품은 사용할 국가 또는 지역에 따라
    제품 승인(인증)이 필요할 수 있으며, 이러한 경우 에는 제품 승인인증을 받고 판매하여야 합니다.





※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
