라즈베리파이용 USB2 시리얼 Rev 1.1 RaspberryPi용 USB2 Serial Rev 1.1
USB TO Serial 컨버터기능 / 지원속도 2400,4800,9600,19200,38400,57600,115200 bps / 외부 LVTTL 출력
판매가격 : 12,100
적립금 :121
상품상태 :신상품
제품코드 :1265835
제조사 :이로직스
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

46,200원
19,800원
44,000원
68,200원
9,900원
2,310원
12,320원
8,250원
72,000원
4,290원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

RaspberryPi용 USB2Serial Rev 1.1



Features


1. 보드 사진






2. GPS 모듈과 연결 사진





3. 라즈베리 파이 와 연결 사진




3. 이로직스에서 판매하는 GPS 모듈과 연결 사진

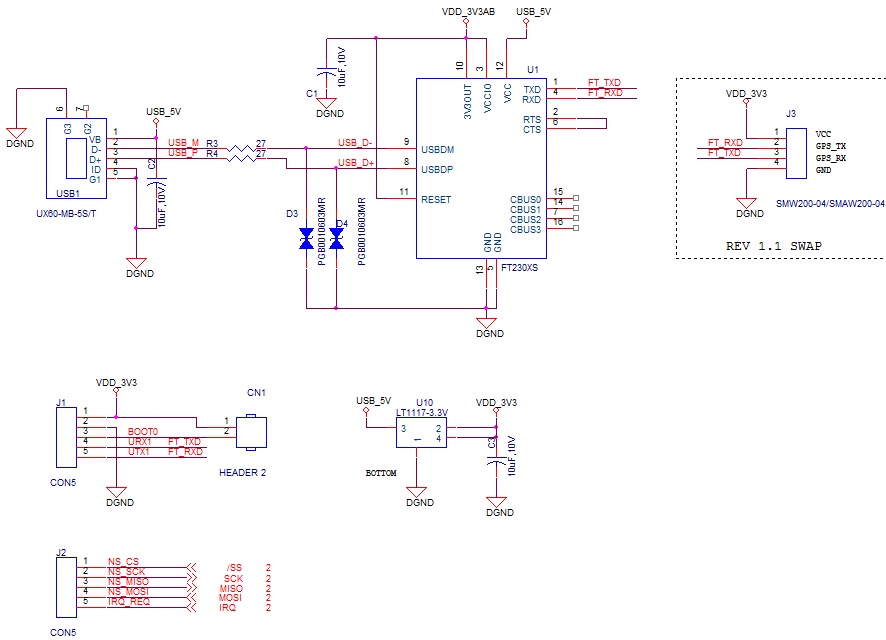

4. 회로도


5. 기능
  - USB TO Serial 컨버터기능
  - 지원속도 2400,4800,9600,19200,38400,57600,115200 bps
  - 외부 LVTTL 출력




6. 핀맵(연호 SMW200-04/SMAW200-04)
  - FT232 Connector : 4. 3.3V,  3. FT_RX, 2. FT_TX, 1. GND (Rev 1.0)
  - GPS Connector   : 1.VCC, 2.GPS_TXD, 3. GPS_RXD 4.GND( 이전 버전 2016년 06월 30일까지)'

 - FT232 Connector : 1. 3.3V,   2. FT_RX,    3. FT_TX,     4. GND (Rev 1.1)
  - GPS Connector  :  4.VCC, 3.GPS_TXD, 2. GPS_RXD 1.GND( 이전 버전 2016년 07월 01일 이후 버전)
  -  2.0mm Pitch

7. Top Silk Screen Rev 1.1

8. GPS Connector 핀 맵



※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
