ATMEGA2560 5V Rabbit 코어모듈
ATmega2560-16AU AVR 마이크로 컨트롤러를 사용 하였습니다. 16MHz 클럭을 공급하고 있어 전원은 5V를 입력하면 됩니다. TTL레벨로 UART1, 2 통신이 가능합니다.
판매가격 : 28,600
적립금 :286
상품상태 :신상품
제품코드 :1064204
제조사 :JK전자
브랜드 :JK전자 [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

33,000원
33,000원
22,000원
22,000원
220,000원
90,200원
40,700원
46,200원
24,200원
330,000원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

ATMEGA2560 5V Rabbit 코어모듈

제품소개



ATmega2560-16AU AVR 마이크로 컨트롤러를 사용 하였습니다. 16MHz 클럭을 공급하고 있어 전원은 5V를 입력하면 됩니다. TTL레벨로 UART1, 2 통신이 가능합니다.

개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도 schematic 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
개발자 메뉴얼 및 소스 다운로드 linux 개발보드 메뉴얼과 소스를 다운로드 받을 수 있습니다.



제품사양



  • ATMEGA2560-16AU AVR 마이크로 컨트롤러 사용
  • Avrstudio, ICCAVR 컴파일러 소스 제공
UART1, UART2 통신 RS485 통신예제 온도센서 제어 Buzzer 제어 LED제어 Button(Polling, Interrupt)
7Segment LED 제어 EEPROM(I2C) RTC 제어 SD메모리/FAT32 ADC입력 12864 그래픽 LCD
1602 Char LCD 2.8 TFT LCD MP3 Player nRF24L01 Tx/Rx

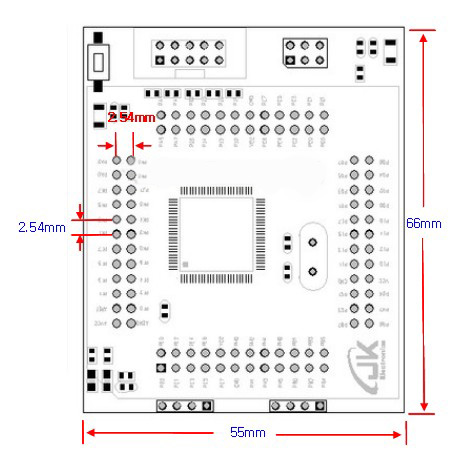

  • 2열 2.54mm 핀 간격으로 ATMEGA2560의 모든 핀이 나와 있습니다.

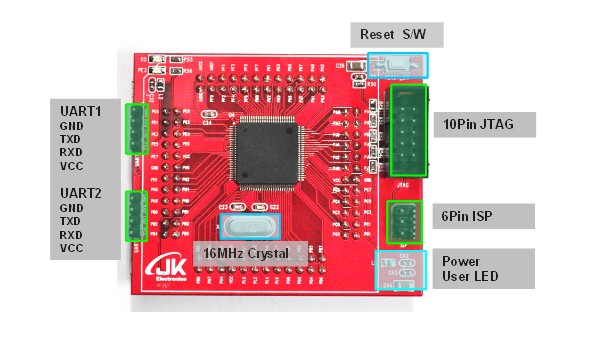

  • 5V전원으로 최대 속도로 동작하도록 16Mhz 크리스탈 클럭을 사용
  • 전원 입력은 5V이고 CPU 동작 전원도 5V
  • 1열 2.54mm 간격의 UART1, UART2 TTL 레벨(5V) 통신 포트
  • 표준 10핀 JTAG, 표준 6핀 ISP 포트
  • Reset S/W, 전원 LED, User LED
  • 크기(W*H) : 66mm*55mm

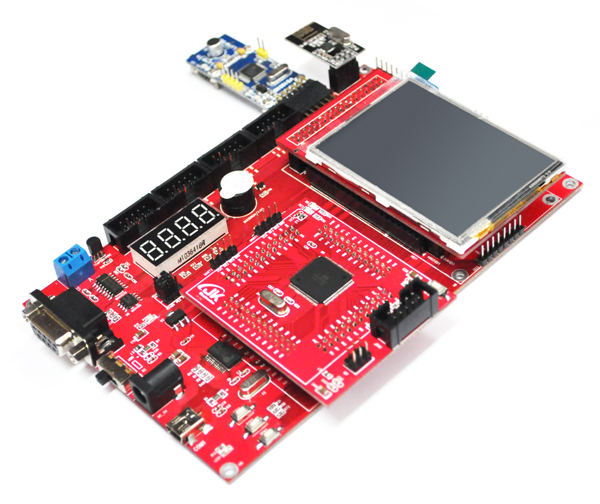

  • 2.8인치 TFT LCD와 MP3모듈, nRF24L01 모듈 연결(TFT LCD 제품은 3.3V,5V 모두에 동작 가능합니다.)

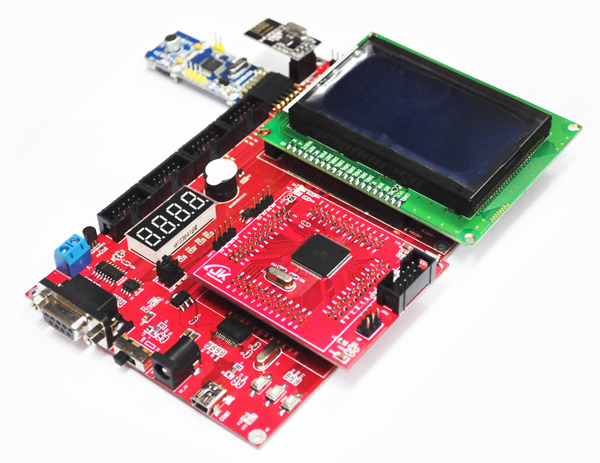

12864 그래픽 LCD와 MP3모듈, nRF24L01 모듈 연결(12864, 1602 LCD는 3.3V, 5V 모두에서 동작 가능)

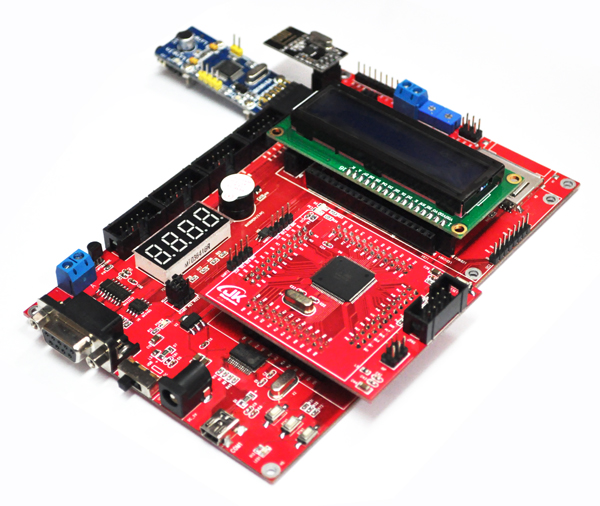

1602 캐릭터 LCD와 MP3모듈, nRF24L01 모듈 연결(12864, 1602 LCD는 3.3V, 5V 모두에서 동작 가능)









AVR Rabbit 관련 제품들


ATMEGA2560 ATMEGA128 ATMEGA128 ATMEGA128 ATMEGA128 ATMEGA128
Rabbit Bottom 5V VS1003B MP3 USB to Serial USB to RS485 LCD 12864 LCD 1602



제품구성

  • ATMEGA2560 5V Rabbit 코어모듈 1 Set




※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
