[HA-KB-05] 아두이노 화분 물주기 키트
아두이노 화분 물주기 실습 키트. 제품구성: 모터 펌프 (2핀 케이블 작업), 물 공급용 호스, 호스 연결 부품, 토양습도 센서 (아날로그 3핀), 플라스틱 용기 2개
판매가격 : 103,500
적립금 :1,035
상품상태 :신상품
제품코드 :1360573
제조사 :(주)헬로앱스
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

6,700원
170,500원
78,540원
60,500원
379,000원
56,000원
50,600원
48,500원
137,600원
46,700원
상세정보 배송/취소/교환안내 이용후기 상품Q&A
[HA-KB-05] 아두이노 화분 물주기 키트

아두이노 화분 물주기 키트 (V2) 제품 구성



  • 모터 펌프 (모터 단자 연결용 2핀)
  • 물 공급용 호스
  • 호스 연결 부품
  • 토양 습도 센서 (아날로그 3핀)
  • 플라스틱 용기 2개


헬로앱스 화분 물주기 키트의 특징

  • 아날로그 센서핀은 파란색, 디지털 센서핀은 초록색으로 표시하여 센서 연결시 혼동되지 않습니다.
  • 점퍼선이나 센서 쉴드에 바로 연결할 수 있도록 2핀 케이블 작업이 되어 있습니다.



제품 주의사항

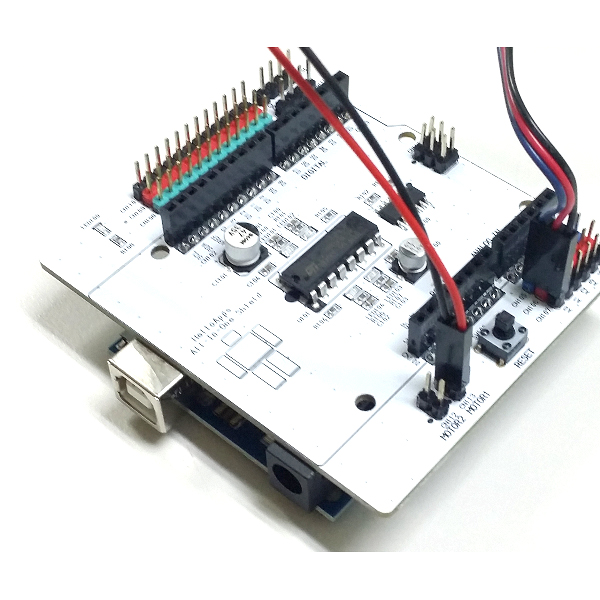

  • 아두이노 보드에 모터 펌프를 바로 연결하면 모터가 작동되지 않습니다. 반드시 별도의 모터 드라이브 제품이나 모터 쉴드, 올인원 쉴드와 같이 전압 및 전류를 증폭시켜 주는 쉴드에 모터를 연결해 주어야 합니다.




  • 아두이노 우노 보드만 있는 경우, HA-BK-02 아두이노 우노 올인원 쉴드 (http://www.devicemart.co.kr/1327248) 제품을 추가로 구매하시면 기존 아두이노 우노 보드에 모터 펌프를 연결할 수 있습니다.

구현 시나리오 사례

  • 스마트팜 구현 실습시 원격으로 화분의 토양 습도를 모니터링 하고, 물을 자동으로 공급하는 시나리오가 가능합니다.




  • 토양 습도 센서를 이용하여 용기에 물이 넘치는 지를 체크하는 시나리오를 구현할 수 있습니다.


아두이노 예제 코드

//아날로그 토양 습도 센서를 0번핀에 연결합니다.
//모터 펌프는 모터 쉴드 1번 단 (보통 디지털 5번 핀에 연결되어 있음)에 연결합니다.

void setup()
{
}

void loop()
{
//아날로그 0번 핀에 연결되어 있는 토양습도 센서의 값을 읽어 옵니다.
int a0 = analogRead(0);

if (a0 < 300)
{
//토양 습도 센서의 값이 300보다 작으면 모터 펌프를 작동시킵니다.
analogWrite(5, 255);
}
else
{
//토양 습도 값이 크면 모터 펌프의 작동을 중지 시킵니다.
analogWrite(5, 0);
}

delay(100);
}


모터 작동 전압

  • 작동 전압 : DC 5V ~ 12V
※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
