※ 신형 RELAY2CAN : 구형보다 조금 커지고, 부품이 변경되었습니다.

8 채널 디지털 출력 릴레이 모듈 RELAY2CAN(E-RLY-CA-100-8)

개요

RELAY2CAN 8CH은 CAN / UART / GPI 등 3가지 방식으로 제어가 가능한 8채널 릴레이 보드이다. 보드의 시험운전을 위한 PC 프로그램을 제공하며, PC 뿐만 아니라 CAN 통신을 지원하는 임베디드 시스템에서도 사용이 가능하다.

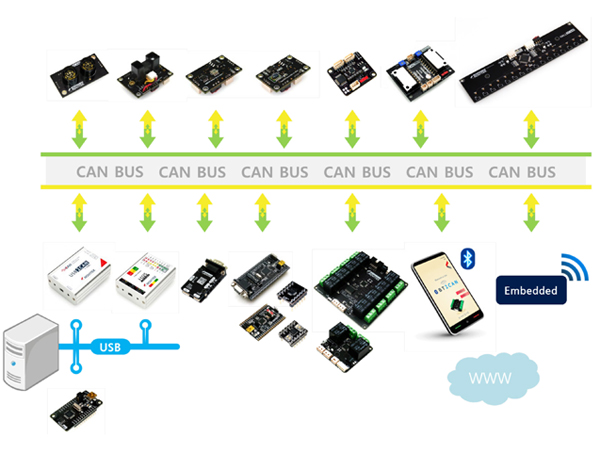

RELAY2CAN 2CH뿐만 아니라 차후 출시될 다종/다수의 센서 및 기타 제어기들과 하나의 CAN 네트워크로 구성될 수 있다. 이는 시스템 개발에 필요한 시간을 획기적으로 단축시켜 줄 수 있으며, 전장이나 배선이 비교적 간편해 질 수 있음을 의미한다.



제원

  • 채널수 : 8채널(Normal Close / Normal Open 선택가능)
  • 공급전원 : 5V / Max. 500mA
  • 제어방식 : CAN2.0 / UART / GPI 모드 (프로그램 제공)
  • 사용온도 : -40 ~+85℃
  • 릴레이(접점부) 사양
    ∙ 접점구성 : 1 Form C (SPDT)
    ∙ 정격부하 : 15A/125VAC, 7A/250V (최대 7A)
    ∙ 스위칭 최대용량 : 250VAC, 28VDC, 15A, 2500VA, 280W
    * 이외 코일부 등의 상세제원은 산유코리아의 SRD시리즈를 참고 바랍니다.

제품구성: RELAY2CAN 8CH, 4Pin CAN 케이블, 3Pin UART 케이블, 10Pin IDC 케이블



RELAY2CAN 2CH 설정 Tool

http://rovitek.com/product/rp/RELAY2CAN2CH.asp
RELAY2CAN Setting Tool은 USART(3.3V)를 이용하여 RELAY2CAN 모듈의 CAN 통신 속성 설정, 장치ID 설정 및 저장, UART 기반의 시험운전을 가능하도록 한다.

기능

  • RELAY2CAN 2CH과 PC COM포트 연결 설정
  • 저장된 장치 정보 읽기
  • 장치 ID 설정
  • CAN 통신속도 설정
  • 시험운전기능



※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
