DC Current Sensor MAX 1A/Alert 0.8A [BCDCS0108]
전류량을 정밀하게 측정하여 아날로그 전압으로 출력하며, 과다전류시 경고 기능이 포함된 전류센서 모듈입니다. (MAX 1A / Alert 0.8A)
판매가격 : 28,600
적립금 :286
상품상태 :신상품
제품코드 :1376633
제조사 :(주)빌드잇
출시일 :2018-03-07
구매수량 :
총 금액 :
MCU이용 꿀팁

1,680원
163,000원
6,600원
1,500원
2,400원
9,900원
6,380원
6,400원
27,600원
7,340원
상세정보 배송/취소/교환안내 이용후기 상품Q&A
DC Current Sensor 1A

Description

  • 0~36V의 범위의 전류량을 정밀하게 측정할 수 있는 고성능 모듈로 센서에 감지되는 전류값과 비례하여 아날로그 전압값이 출력됩니다.
  • INA301칩 기반의 모듈로 빠른 전류 측정이 가능하며 과전류시 경고 신호 전압을 출력합니다.
  • 산업장비 및 전자기기 보호 회로, 배터리 관리 회로 등에 활용가능합니다.



Features

  • Wide Common-Mode Input Range: 0 V to 36 V
  • Dual Output: Amplifier and Comparator Output
  • High Accuracy Amplifier:
    – Gain Error: 0.2% (Max)
    – Gain Error Drift: 10 ppm/°C
  • Available Amplifier Gains: 100 V/V
  • Programmable Alert Threshold Set Through a Single Resistor (Limit Res)
  • Total Alert Response Time: 1 µs

Calculate the threshold limit-setting resistor

Limit Res = 62500 * Alert Current / Max Current (Ω)
Ex ) Max 5A / 4A Alert : Limite Res = 50k (Ω)

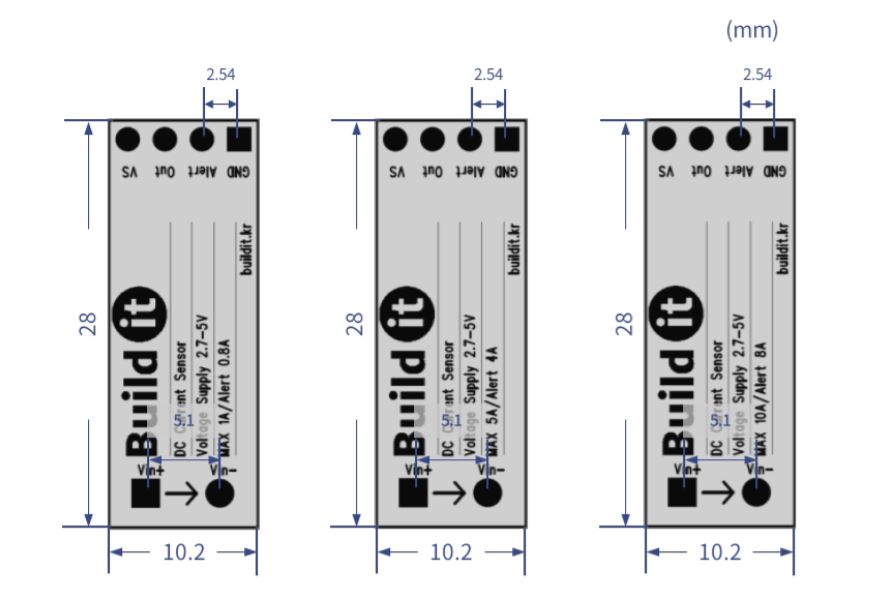

Dimensions





Buildit_DC_Current_Sensor_20180205_2.pdf 1
※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
