Digital display Digit Shield V2 [ARD050601]
Fully compatible with Arduino UNO R3 interfaces Built-in encoding control circuit, only four ports to control four digital display (including decimal point)
판매가격 : 12,500
적립금 :130
상품상태 :신상품
제품코드 :1279492
제조사 :YwRobot
브랜드 :YwRobot [브랜드바로가기]
출시일 :2018-06-11
구매수량 :
총 금액 :
MCU이용 꿀팁

24,100원
12,100원
6,710원
4,180원
53,020원
41,800원
2,300원
6,600원
760원
12,500원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

Digital display Digit Shield V2 [ARD050601]

Product Overview

  • Name: Digit Shield expansion board digital display
  • Item No: ARD050601
  • Manufacturing: YwRobot
  • Price: 36 yuan / month



Technical Parameters

  • Digit Shield V2
  • Size: 94 * 52mm
  • Platform: Arduino
  • Chip: 74HC595,74LS247
  • Display: 0.56-inch red four digital
  • Configuration is as follows:
  • Four digital display including decimal point (D2, D3, D4, D5)
  • Three separate buttons (D6, D7, D8)
  • Active buzzer (D9)
  • Reserve expansion interface:
  • An I2C interface
  • A TTL serial port
  • Analog interface (A0-A3)
  • Digital Interface (D10-D13)
  • Arduino reset button



Product Feature

  • Fully compatible with Arduino UNO R3 interfaces
  • Built-in encoding control circuit, only four ports to control four digital display (including decimal point)
  • Red digital display, clear effect
  • Three independent keys, digital output, ease of use
  • Onboard active buzzer, can be easily produced with digital display timer, alarm clock, etc.
  • Set aside unoccupied four analog and four digital input ports, to facilitate post expansion
  • Arduino libraries provide convenient drive digital display programming
  • By making it easy to board digital tube display system

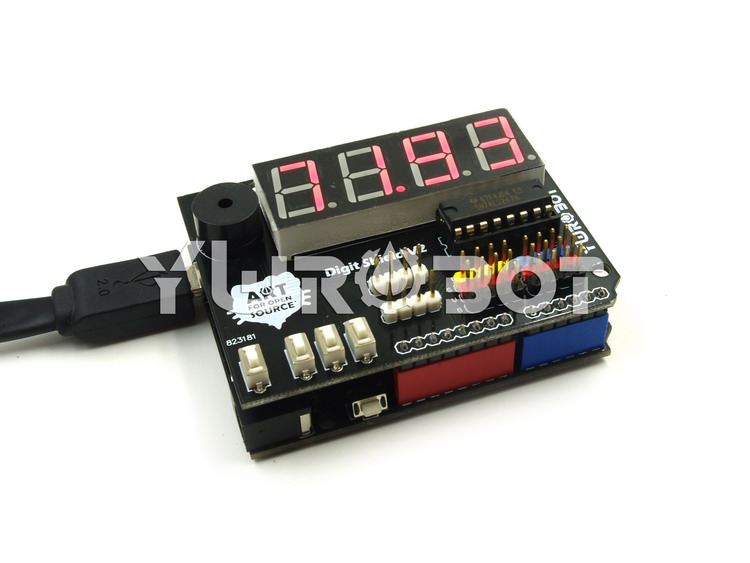

Easy to use with the Arduino UNO (This product does not contain UNO)

Easy to use with the Arduino UNO (the product does not contain the UNO and other modules)

Easy to use with the Arduino UNO (the product does not contain the UNO and other modules)



Shipping List

  • Digit Shield V2 digital display expansion board * 1
  • Schematic Arduino (obtained from the owner after the electronic version, buy) Code
  • Packing: Antistatic bag
