아두이노 나노 센서 확장 키트 KIT040200
아두이노 나노 호환보드 + 센서확장보드 결합 상품입니다.
판매가격 : 24,300
적립금 :240
상품상태 :신상품
제품코드 :1280306
제조사 :YwRobot
브랜드 :YwRobot [브랜드바로가기]
출시일 :2018-06-11
구매수량 :
총 금액 :
MCU이용 꿀팁

6,200원
33,700원
15,300원
30,500원
6,200원
35,200원
164,000원
35,000원
7,700원
142,300원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

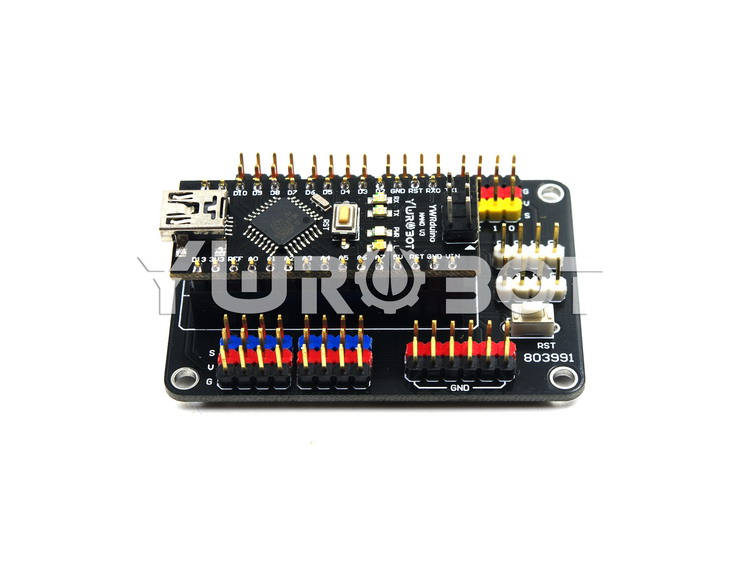

아두이노 나노 호환보드 + 센서 실드 [ARD080908]

Product Overview

  • 패키지1: 아두이노 나노 호환보드 + USB 5Pin 케이블 + 센서 실드

  • Nano Sensor Shield Mini
  • Size: 60 * 42mm
  • Mounting holes: 3mm
  • Pitch: 2100 * 1400mil (53.34 * 35.56mm)
  • Platform: Arduino Nano
  • Interface configuration is as follows:
  • 8 analog interface (0-7)
  • 14 Digital Interface (0-13)
  • An I2C interface
  • A TTL serial port
  • Onboard 3.3V power supply module



Product Feature

  • Interface is fully compatible with Arduino Nano V3
  • Small size, maintaining the Nano small volume of style
  • The port is complete, all leads
  • New color pin, yellow digital port, blue analog port for easy identification
  • All 3P and 3P Dupont interface corresponds to the color sensor cable compatible to prevent mismating
  • All gold-plated pins, sophisticated materials, electrical performance and stability
  • Excellent PCB design, elegant



Easy to use with the Arduino Nano

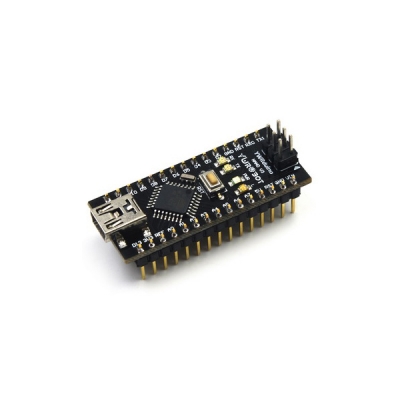

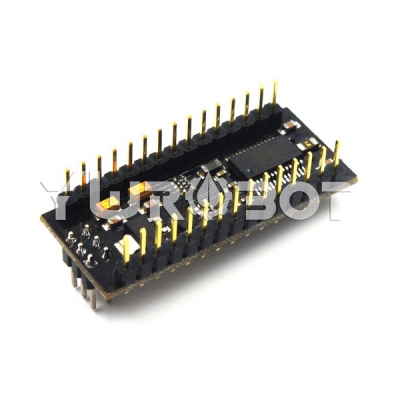

PRODUCT OVERVIEW

  • Name: YWRduino NANO
  • Manufacturing: YwRobot

TECHICAL PARAMETERS

  • Size: 45 * 18mm
  • Input voltage: USB connection without external power supply or external 7V ~ 12V DC input
  • Output voltage: 5V DC output and 3.3V DC output and external power input
  • Support USB interface protocol and power supply (no external power supply)
  • Using Atmel Atmega328P-PU microcontroller
  • Support ISP download function
  • Supports single chip TX / RX terminal
  • Supports AREF terminals
  • Digital I / O digital input / output terminals 0 to 13
  • Analog I / O Analog input / output terminals 0 to 5
  • Supports six groups of PWM terminals (Pin11, Pin10, Pin9, Pin6, Pin5, Pin3)



PRODUCT FEATURE

  • Arduino Nano is a block with an open source ultra-small ieo platform, compared to the previous version of the Arduino Diecimila, Arduino Nano in the volume of a great advantage, Arduino can be used to develop the need to run independently, and Interactive effects of electronic products; can also be used to develop and connect with the computer, with Flash, Processing, Max / Msp, PD, VVVV and other software to work together to complete the interactive works .

  • Power filter capacitor used in all electrolytic capacitors, more stable.
  • USB chip using FT232RL, excellent compatibility, high stability.
  • AD converter power supply to increase the inductor filter, the analog data acquisition more stable.
  • Arduino official website: http://www.arduino.cc
  • Compiler software download address: http://arduino.cc/en/Main/Software






※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
