정품 Arduino MKR WAN 1300 (LoRa connectivity)
ABX00017 / SAMD21 Cortex-M0+ 32bit MCU 및 Murata CMWX1ZZABZ Lo-Ra(433/868/915 MHz) 기반 / 공급 전원 : 2개의 AA 또는 AAA 배터리, 5V USB 전원(자동 전환) / 작동 전압 : 3.3V / ※주의1 : I/O핀을 통한 3.3V 초과의 전압(5V 사용 불가)은 보드에 손상을 줄 수 있습니다. / ※주의2 : 안테나(micro UFL connector에 연결)는 미포함입니다.
판매가격 : 58,500
적립금 :580
상품상태 :신상품
제품코드 :1385773
제조사 :Arduino
브랜드 :아두이노 [브랜드바로가기]
출시일 :2018-07-26
구매수량 :
총 금액 :
MCU이용 꿀팁

30,800원
24,200원
36,900원
135,700원
32,450원
39,600원
13,200원
50,200원
22,000원
48,400원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

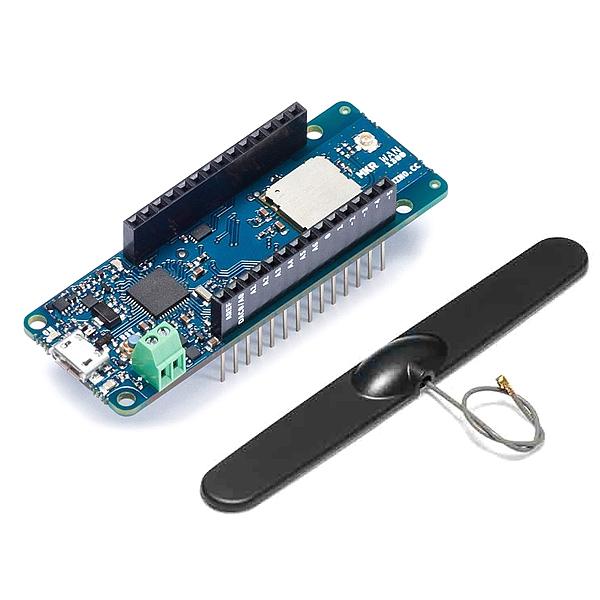

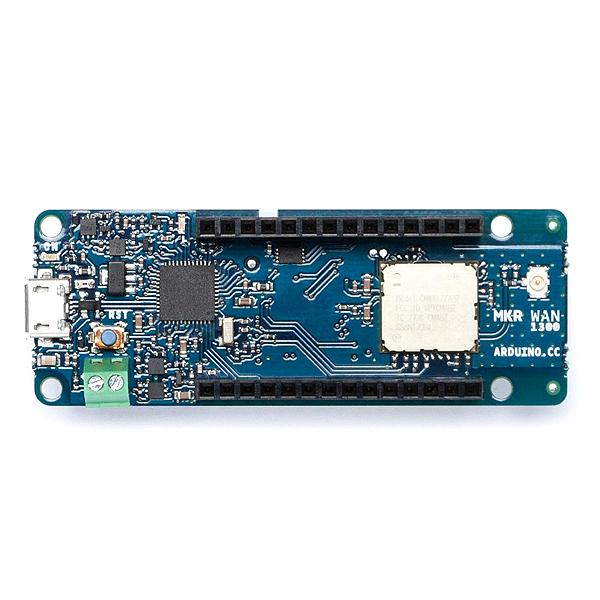

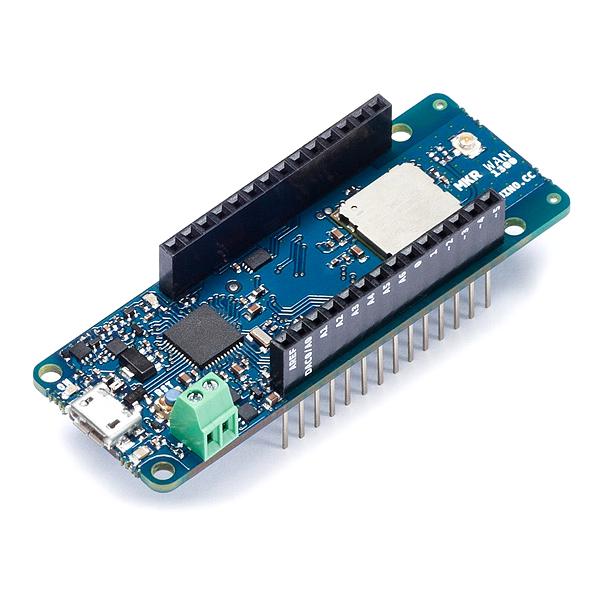

Arduino MKR WAN 1300 (LoRa connectivity)

Features

MKR WAN 1300은 기존의 MKR Zero 보드에 LoRa 기능을 결합한 강력한 보드입니다. 저전력 디바이스를 사용하는 네트워킹 경험이 거의없는 IoT 프로젝트를 설계하고자하는 제조업체에게 이상적인 솔루션입니다.

Arduino MKR WAN 1300은 네트워킹에 대한 불필요한 경험을 최소화하면서 Lo-Ra 연결 기능을 프로젝트에 추가하고자하는 제조업체에게 실용적이고 비용 효율적인 솔루션을 제공하도록 설계되었습니다. Atmel SAMD21과 Murata CMWX1ZZABZ Lo-Ra 모듈을 기반으로 합니다.

이 디자인은 2개의 1.5V AA 또는 AAA 배터리 또는 외부 5V를 사용하여 보드에 전원을 공급하는 기능을 포함합니다. 한 (전원)소스에서 다른 (전원)소스로의 전환은 자동으로 작동됩니다. 결과적으로 MKR WAN 1300 제품은, 32비트의 우수한 연산능력을 가진 MKR ZERO 보드에 저전력 Lo-Ra 통신, 그리고 편리한 코드 개발 및 프로그래밍을 위한 Arduino Software (IDE)의 사용 용이성 등을 모두 갖춘 제품입니다. 이러한 모든 기능 덕분에 이 보드는 소형 폼팩터에서 새롭게 부상하는 IoT 배터리 구동 프로젝트에 적합한 선택입니다. USB 포트를 사용하여 보드에 전원 (5V)을 공급할 수 있습니다. 즉, Arduino MKR WAN 1300은 배터리가 필요한, 혹은 필요없는 프로젝트 모두에서 작동 할 수 있으며, 이를 위해 최소한의 전력을 소비합니다.

주의 : 대부분의 Arduino & Genuino 보드와 달리 MKR WAN 1300은 3.3V에서 작동합니다. I/O 핀이 견딜 수있는 최대 전압은 3.3V입니다. 모든 I/O 핀에 3.3V을 초과하는 전압을 인가하면 보드가 손상될 수 있습니다. 5V 디지털 장치로의 출력은 가능하지만, 5V 장치와의 양방향 통신은 이를 위한 적절한 레벨 시프팅이 필요합니다.

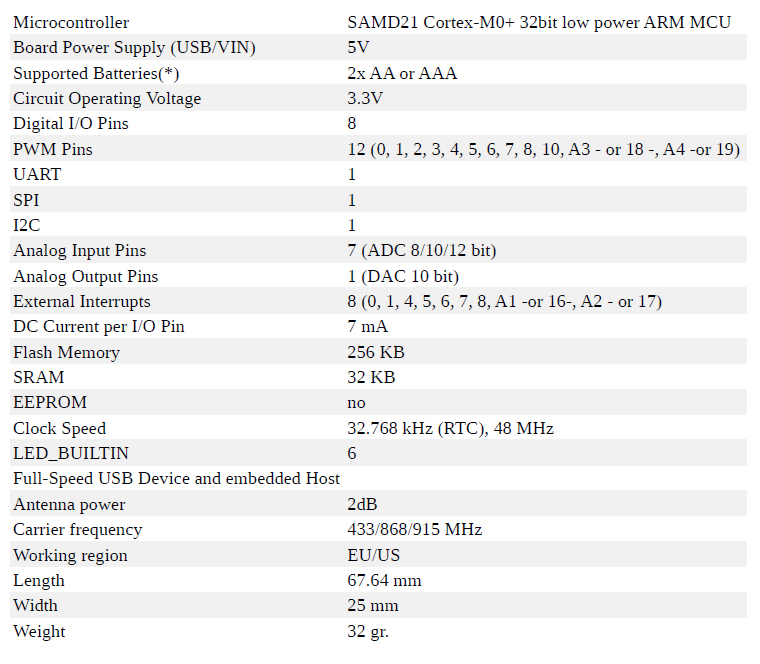

TECH SPECS

OSH: Schematics

MKR WAN 1300은 오픈소스 하드웨어입니다. 아래 파일들을 활용해 각자만의 보드를 만들 수 있습니다.:

EAGLE FILES IN .ZIPSCHEMATICS IN .PDFFRITZING IN .FZPZ



Pinout

Download the pinout in PNG format



안테나

MKR WAN 1300은 micro UFL 커넥터용 GSM 안테나를 부착해서 사용해야합니다. 또한 사용 가능한 LoRa 주파수(433/868/915MHz) 범위를 확인하십시오.

주의 : 최상의 결과를 위해, 안테나를 금속성 표면(예:스마트카 chassis 등)에 닿지 않도록 해주세요.



배터리, 핀, 인디케이터 LED

배터리 용량 : 보드에 연결되는 배터리는 1.5V짜리(AA or AAA)만 가능합니다.


배터리 연결 :
 2xAA 혹은 2xAAA 배터리팩을 연결하는 경우, 터미널 블럭을 이용해주세요.

극성 : 보드 하단의 실크스크린은, 양극(+)핀이 USB 커넥터에서 가장 가까운 곳에 자리합니다.

Vin: 이 핀은 보드에 5V의 일정한(regulated) 전원을 공급하는 데 사용됩니다. 이 핀을 통해 전원이 공급되는 동안에는 USB를 통한 전원 공급은 불가능(연결 끊김)해집니다. 즉 VIN은 USB를 통하지 않고 보드에 5V(범위는 5V ~ 최대 6V)를 공급할 수있는 유일한 방법입니다. 이 핀은 INPUT입니다..

5V: 이 핀은 보드가 USB 커넥터나 VIN을 통해 전원을 공급받는 경우 5V의 전압을 출력합니다. 비정전압이며, 입력부에서 직접 공급됩니다.

VCC: 이 핀은 내장된 전압 레귤레이터를 통해 3.3V의 전압을 출력합니다. 이 전압은 USB 또는 VIN이 사용되는 경우 3.3V이며 2 개의 배터리를 사용하는 경우의 직렬과 같습니다.

LED ON: 이 LED는 USB 또는 VIN의 5V 입력에 연결됩니다. 배터리 전원에는 연결되어 있지 않습니다. 즉, 전원이 USB 또는 VIN에서 공급될 때 켜지지만 보드가 배터리 전원으로 작동할 때는 꺼진 채로 유지됩니다. 이로 인해 배터리에 저장된 에너지의 사용을 극대화합니다. 따라서 배터리 전원으로 보드를 작동시키는 동안에는 이 LED ON에 불이 들어오지 않는 것이 정상입니다.

Onboard LED: MKR WAN 1300에서는 다른 아두이노들이 D13과 연결되는 것과는 달리 D6에 연결됩니다. Blink 예제나 다른 스케치들이 보통 D13을 사용하기때문에, 이 보드를 통해 사용하기 위해서는 이 부분을 수정해야합니다.




관련자료
