PM1624F Module Board(PIC24F)

PM16MODULE 의특징

  • dsPIC33F, PIC24H, PIC24F 디바이스
  • DC 5V 전원사용(MCP1700 3.3V LDO 내장)
  • ICSP 지원(ICD2 , Real ICE 로프로그래밍및디버깅)
  • 포트확인용2개의LED 와1개의버튼
  • SP3232 IC 내장으로UART1, UART2 통신가능
  • 2.54 Header Pin 사용으로사용자보드에적용이편리

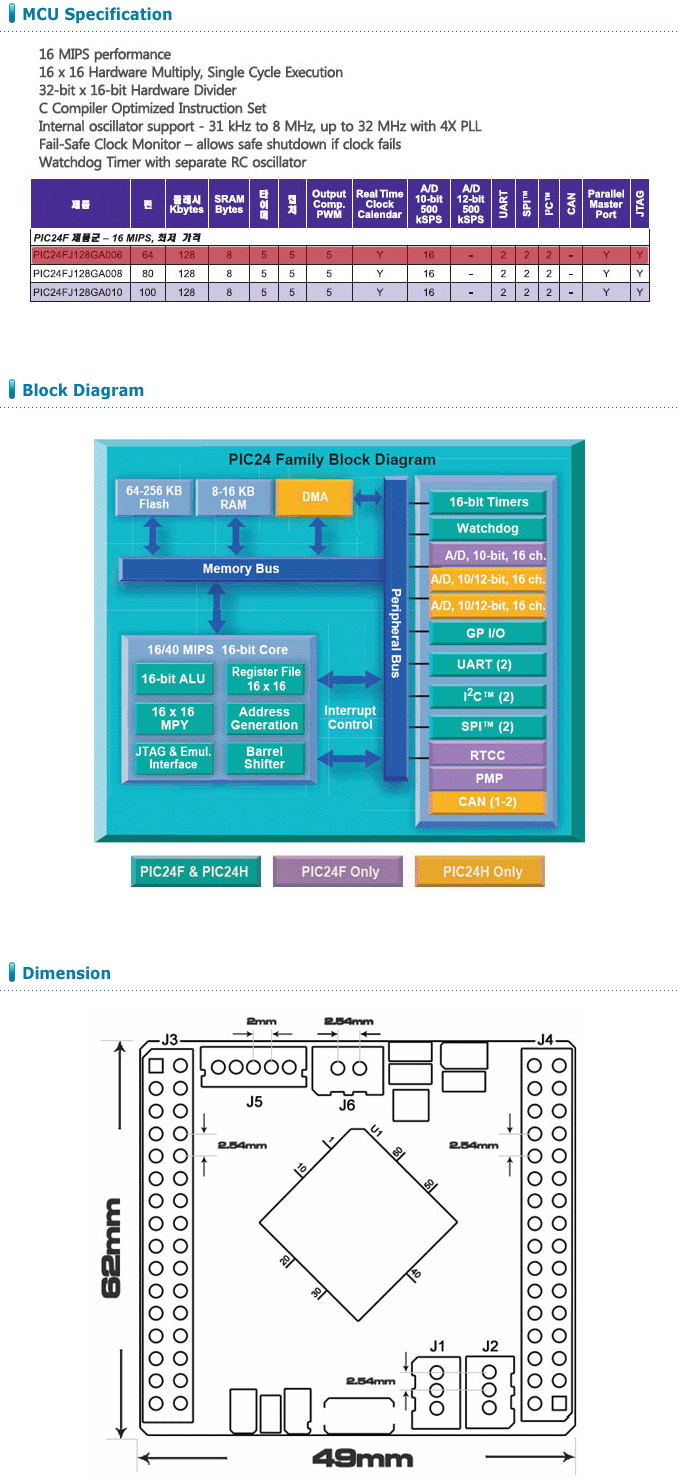

제품사양

  • MCU : 64Pin TQFP Package MCU 사용
  • 전원 : 5v (MCP1700 3.3V LDO 적용)
  • 프로그래밍 : ICSP커넥션 지원
  • 포트확인용 2개의 LED와 1개의 버튼, RS232통신 포트 2개, 그외 포트 2.54 Pitch Header Pin 확장 사용

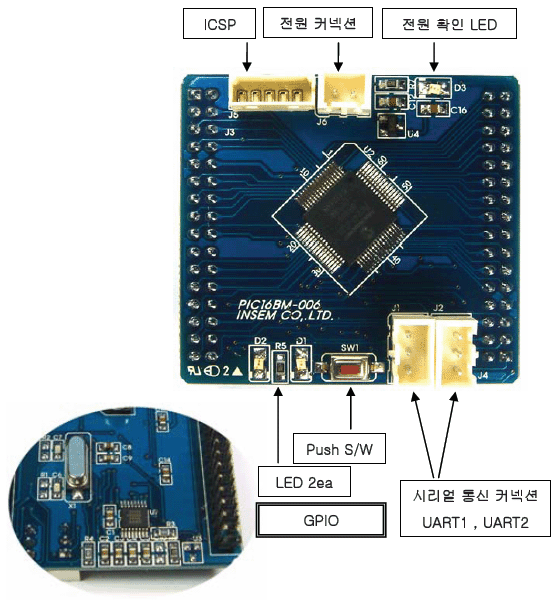

하드웨어 구성도

  • 8MHz Crystal 내장
  • MCP121 Voltage Supervisor 삽입가능. (PCB 회로제공)






※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
