비디오 프로세싱 IC SAA7121H
VIDEO IC
판매가격 : 5,400
적립금 :54
상품상태 :신상품
제품코드 :2199
제조사 :PHILIPS
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

10,200원
260원
7,800원
720원
1,920원
34,440원
480원
540원
4,200원
720원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

SAA7121H

FEATURES

  • Monolithic CMOS 3.3 V device
  • Digital PAL/NTSC encoder
  • System pixel frequency 13.5 MHz
  • Accepts MPEG decoded data on 8-bit wide input port; input data format CB-Y-CR (CCIR 656)
  • Three Digital-to-Analog Converters (DACs) for Y, C and CVBS two times oversampled with 10-bit resolution
  • Real-time control of subcarrier
  • Cross-colour reduction filter
  • Closed captioning encoding and World Standard Teletext (WST) and North-American Broadcast Text System (NABTS) teletext encoding including sequencer and filter
  • Line 23 Wide Screen Signalling (WSS) encoding
  • Fast I2C-bus control port (400 kHz)
  • Encoder can be master or slave
  • Programmable horizontal and vertical input synchronization phase
  • Programmable horizontal sync output phase
  • Internal Colour Bar Generator (CBG)
  • 2×2 bytes in lines 20 (NTSC) for copy guard management system can be loaded via I2C-bus
  • Down mode of DACs
  • Controlled rise/fall times of synchronization and blanking output signals
  • Macrovision™(1) Pay-per-View copy protection system rev. 7.01 and rev. 6.1 as option; this applies to SAA7120H only. The device is protected by USA patent numbers 4631603, 4577216 and 4819098 and other intellectual property rights. Use of the Macrovision anti-copy process in the device is licensed for non-commercial home use only. Reverse engineering or disassembly is prohibited. Please contact your nearest Philips Semiconductors sales office for more information
  • QFP44 package.

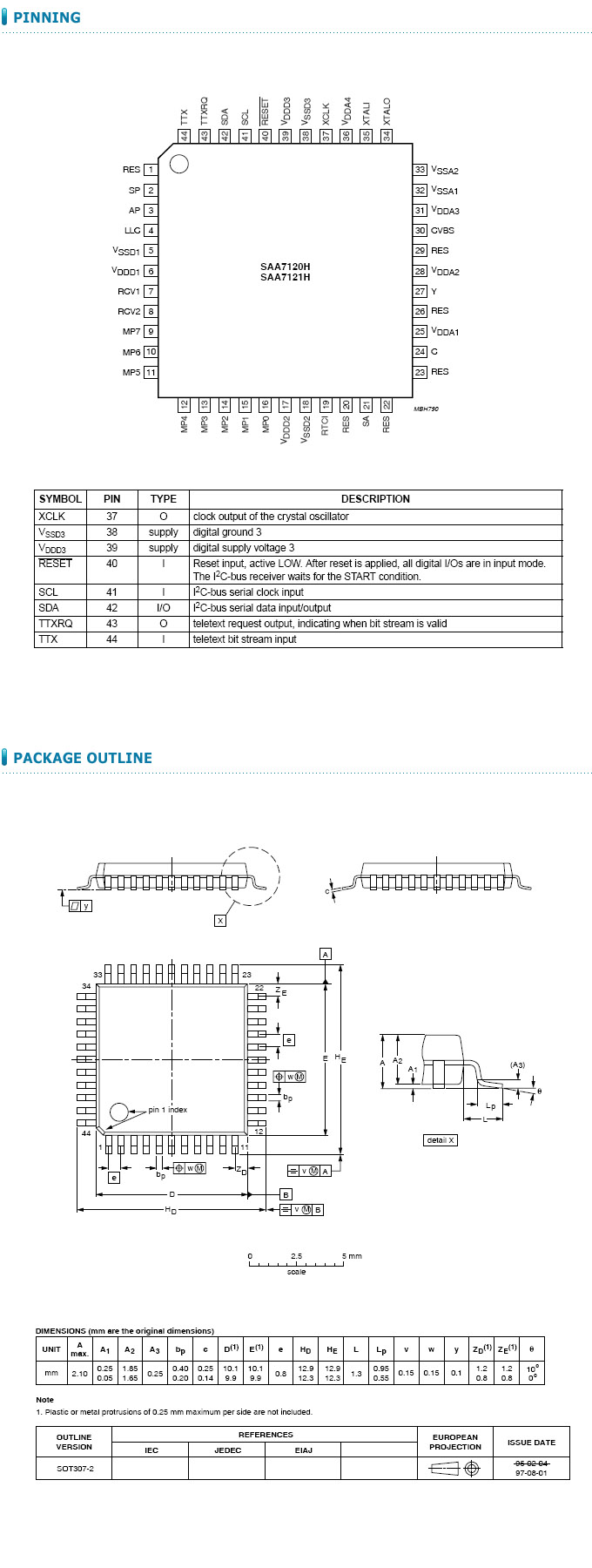

PACKAGE INFORMATION

  • PACKAGE : QFP44







SAA7120H_21H_2.pdf 1
※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
