아두이노 코딩 교육용 드론 e-drone 프레임 세트
아두이노 코딩 교육용 드론에 활용되는 e-drone 프레임 세트입니다. 7mm coless DC모터 장착 가능하며 나무젓가락을 이용하여 프레임을 제작합니다.
판매가격 : 6,000
적립금 :60
상품상태 :신상품
제품코드 :1341814
제조사 :인터보드
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

132,000원
52,300원
21,700원
45,000원
3,740원
57,200원
62,700원
63,200원
164,700원
48,600원
상세정보 배송/취소/교환안내 이용후기 상품Q&A
아두이노 코딩 교육용 드론 e-drone 프레임 세트

Features

아두이노 코딩 교육용 드론에 활용되는 e-drone 프레임 세트
7mm coless DC모터 장착 가능하며 나무젓가락을 이용하여 프레임을 제작합니다.

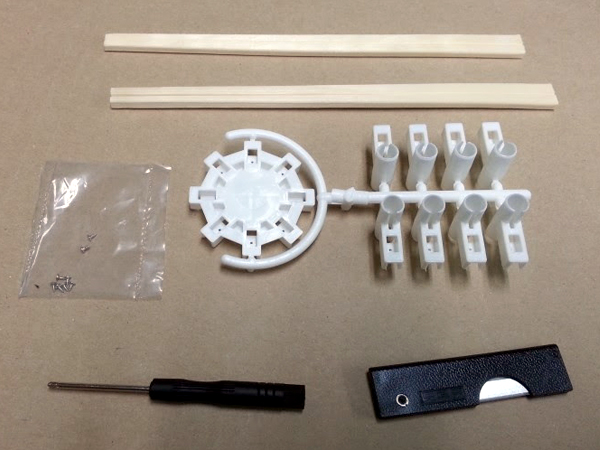

e-drone-quad 프레임 구성품 이미지입니다.
QUAD X 형태의 기체를 제작하기 위해서 아래의 부품을 준비합니다.

  1. 프레임 사출물
  2. 나무젓가락
  3. 나사볼트
  4. 소형 드라이버
  5. 칼 (구성품 제외)

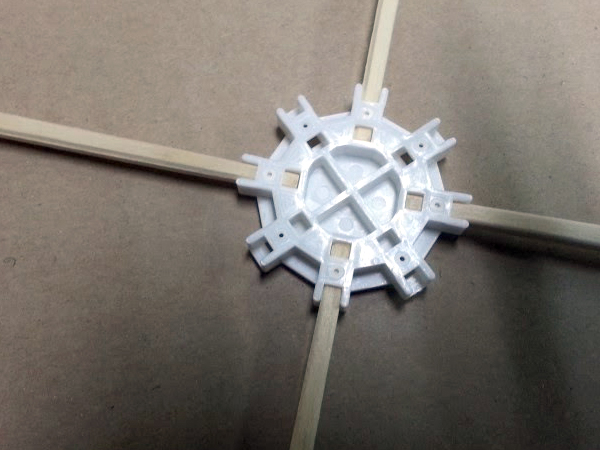

프레임에 나무젓가락을 그림과 같이 연결합니다.

나무 젓가락의 단면은 직사각형입니다.

프레임 조립홀 역시 직사각형입니다.
바디 프레임과 나무 젓가락의 직사각형이 맞도록 연결합니다.
나무 젓가락은 프레임 끝까지 들어가도록 연결합니다.
나무 젓가락이 커서 잘 안들어가는 경우는 칼로 다듬어서 연결합니다.

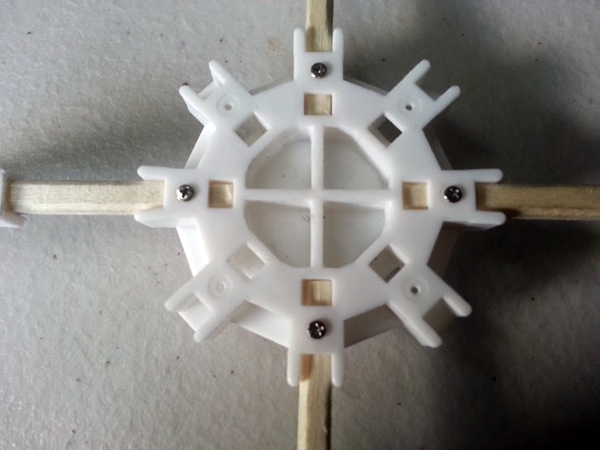

  • 아래 그림과 같이 나무 젓가락이 빠지지 않도록 볼트로 고정합니다.

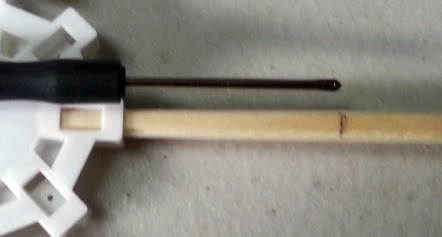

  • 나무 젓가락을 드라이버 길이만큼 표시한 후 칼로 절단합니다.

  • 나무 젓가락을 모두 절단합니다.

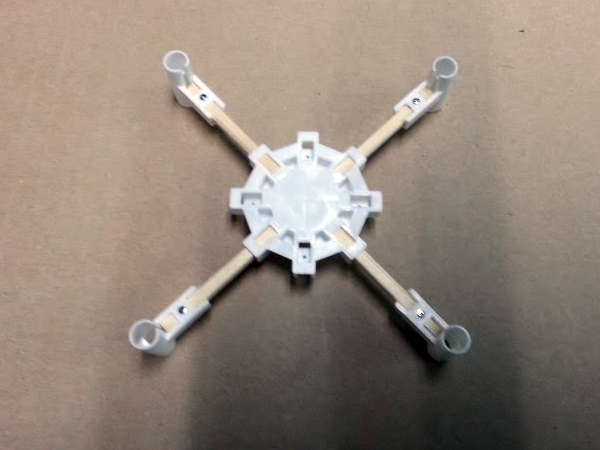

    • 모터 브라켓을 아래 그림과 같이 연결 후 볼트로 고정합니다.

나무 젓가락이 손잡이 쪽으로 갈수록  커지기 때문에 모터 브라켓과 나무 젓가락 연결시 칼로 다듬어 연결합니다.

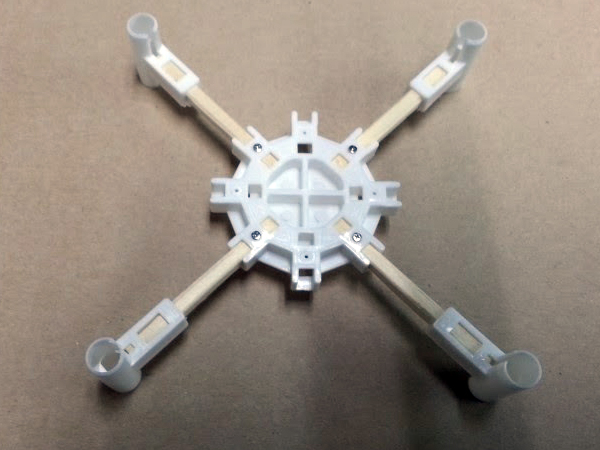

  • 프레임과 모터 브라켓 연결 시 직각이 나오도록 만듭니다.  직각이 나오지 않으면 비행시 안정된 비행이 어렵습니다.
