[HA-BK-01] 초보자용 아두이노 우노 보드 키트 - Arduino Uno, 올인원 쉴드(모터 및 센서 I/O 쉴드 통합)
브레드 보드 없이 아두이노 Uno 보드에 센서 및 로봇 모터를 바로 연결할 수 있습니다. 제품구성: Arduino Uno R3, 올인원 쉴드 V2 (모터 쉴드 및 센서 I/O 쉴드가 하나로 통합), 제품 보관용 케이스, USB 케이블, 9V 전원잭
판매가격 : 66,000
적립금 :660
상품상태 :신상품
제품코드 :1327246
제조사 :(주)헬로앱스
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

98,600원
53,200원
79,200원
12,100원
6,000원
46,200원
110,000원
39,600원
112,000원
57,000원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

[HA-BK-01] 초보자용 아두이노 우노 보드 키트 - Arduino Uno,
올인원 쉴드(모터 및 센서 I/O 쉴드 통합)

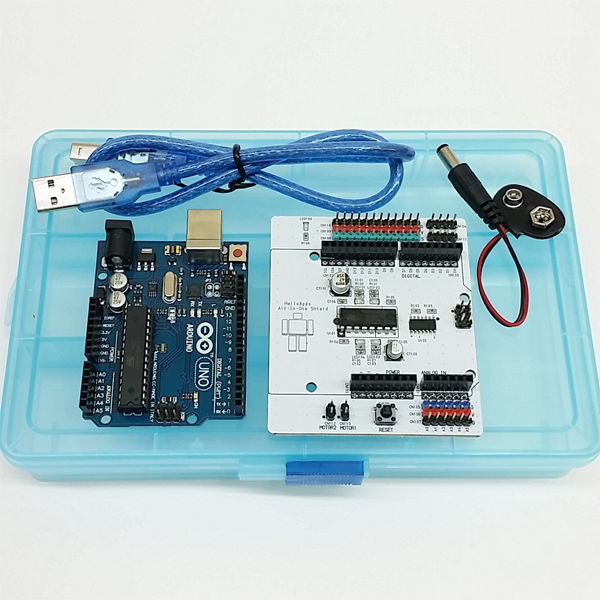

아두이노 우노 보드 키트 제품 구성

  • 아두이노 우노 보드 (R3)
  • 우노 보드용 올인원 센서 쉴드 (SPL-Duino All-In-One Shield)
  • USB 케이블
  • 9V 전원 잭
  • 제품 보관용 케이스



초보자용 아두이노 우노 보드 키트의 특징

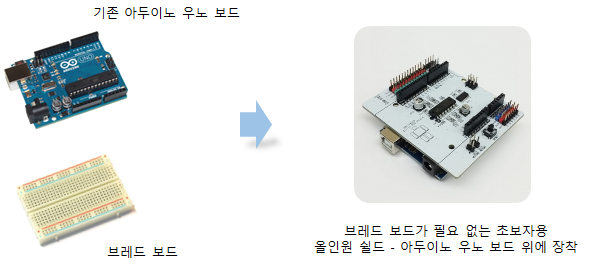

브레드 보드 없이 센서를 바로 연결할 수 있는 올인원 센서 쉴드 제공

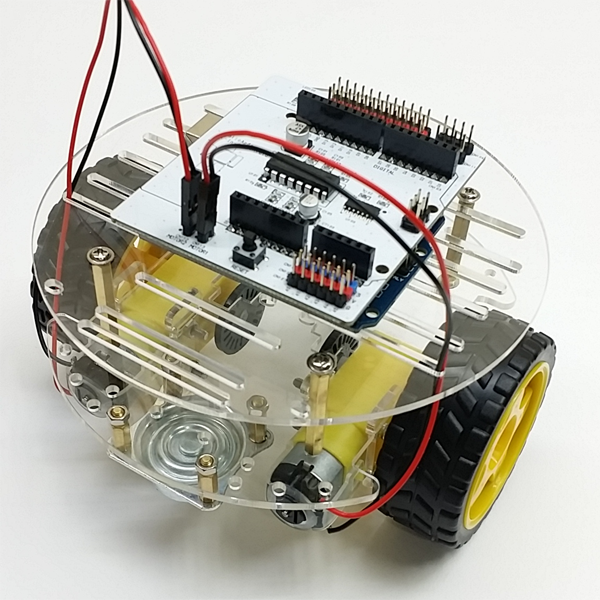

모터 쉴드 내장으로 별도의 모터 드라이브 없이 로봇용 모터 연결 및 제어 가능

l아날로그 센서핀은 파란색, 디지털 센서핀은 초록색으로 표시하여 센서 연결시 혼동되지 않습니다.

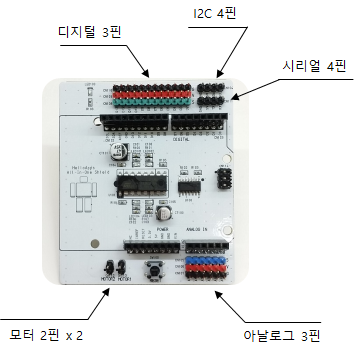

올인원 센서 쉴드 (SPL-Duino All-In-One Shield V2)의 구성

  • 3핀 디지털 센서 핀 내장 (02번 ~ 13번, Data, Vcc, GND)
  • 3핀 아날로그 센서 핀 내장 (0번 ~ 5번, Data, Vcc, GND)



  • 2C 4핀 센서를 바로 연결할 수 있는 핀 제공 (SCL, SDA, 5V, GND)
  • 블루투스 등 4핀 시리얼 통신용 센서를 바로 연결하는 핀 제공 (RX, TX, 5V, GND)



  • 모터 쉴드 내장으로 로봇용 모터 직접 연결 및 제어 가능 (-5V ~ 5V 전압 생성)



올인원 센서 쉴드의 모터 PWM 이용 방법

  • 모터1 : 디지털 4번 (방향), 디지털 5번 (PWM)
  • 모터2 : 디지털 6번 (PWM), 디지털 7번 (방향)
    예제) -255 ~ 255 사이의 값을 입력하면 -5V ~ 5V 전압으로 생성되는 예제

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
void Motor1Write(int power)
{
    int v = abs(power);

    if (v > 255)
        v = 255;

    if (power >= 0)
        digitalWrite(4, LOW);
    else
        digitalWrite(4, HIGH);

    analogWrite(5, v);
}

void Motor2Write(int power)
{
    int v = abs(power);

    if (v > 255)
        v = 255;

    if (power >= 0)
        digitalWrite(7, LOW);
    else
        digitalWrite(7, HIGH);

    analogWrite(6, v);
}

cs



제품 Q&A

제품 홈페이지

판매/ 제조회사

  • ㈜헬로앱스
  • 제품 문의 전화: 070-4417-1559
  • 제품 문의 이메일: splduino@gmail.com
  • 기술 지원 및 A/S 문의 전화: 070-4196-1554
  • 주소: 경기 성남 분당 판교역로 231 H스퀘어 S동 906호



※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
