아두이노 호환 BestBoard(Connector+Output 패키지)
BestBoard는 아두이노 100%호환 보드입니다. 아두이노 UNO R3와 같은 제품은 기본 디지털 입/출력이 적기 때문에 입출력을 많이 사용하여야 할 경우에 용이 하도록 설계 되어 있습니다. BestBoard는 편리하게 입력(256개), 출력(256개)로 확장할 수 있도록 제작되었습니다.
판매가격 : 50,760
적립금 :508
상품상태 :신상품
제품코드 :1160224
제조사 :베스트 솔루션
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

77,900원
3,350원
14,300원
4,180원
39,600원
27,500원
17,600원
2,300원
30,800원
4,180원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

아두이노 호환 BestBoard(Connector+Output 패키지)

아두이노 호환 BestBoard(Connector+Output 패키지)

동영상

출력확장 구현



입출력확장 구현



제품군 SPEC 및 설치방법

Connector Board

용도

Output 또는 Input보드를 연결할 때 사용.

제품 명칭

  1. 전원공급 표시LED
  2. Default 포트.
  3. 기능 확장용 포트.(추후 라이브러리 제공)
  4. ~5 이더넷 전용(추후 제품판매)

주요규격 및 기능

  • 기본적으로 UsePin A0, 2, 3, 5, 8이 사용됩니다.
  • 선택적으로 Extension(Use Pin 6,7,8)과 이더넷(Use Pin A0, 9, 10, 11)이 사용됨.

Output Board

용도

Output Board는 출력포트가 부족한 아두이노R3제품과 결합하여 최대 512의 릴레이 출력으로 확장할 수 있습니다.

주의사항

보드 연결시 Connector보드 연결과 외부전원 12V공급은 필수적으로 필요합니다. 또한, 외부전원 공급은 아두이노 DC단자 또는 OutputBoard 외부입력 중 한 곳에만 전원이 공급되어야 합니다. (동일한 SMPS전원의 경우 관계 없음)

유도성 부하(예, 모터, 형광등) 및 용량이 큰 제품(6W 이상)을 제어 하실 때는 반드시 부하에 적정한 계전기(예, 릴레이,SSR)를 사용해야 합니다. 계전기에는 반드시 서지(스파크)킬러를 부착하여 주십시오.

주요규격 및 기능

  • 기본적으로 Default 포트는(Use Pin 2,3,5)이 사용.
  • 선택적으로 Extension포트는(Use Pin 6,7,8)이 사용.
  • Output Board 한 개당 8개의 출력채널 및 릴레이로 구성.
  • Output Board당 최대 소비전류 100mA(0.1A) (보드15개당 외부전원 공급필요)
  • Default 포트(Use Pin 2, 3, 5)를 사용하여 출력 256개 확장가능
  • Extension 포트(Use Pin 6, 7, 8)를 사용하여 추가적으로 출력 256개 확장가능.
    (Default + Extension 사용하면 총 512개 확장가능)
  • Relay Voltage Current : 0~30VDC / 5A
  • Relay Coil Working Voltage : 12VDC
  • 사용동작 온도
  • 10℃ to +50℃
  • 사용동작 습도 10% ~ 85%

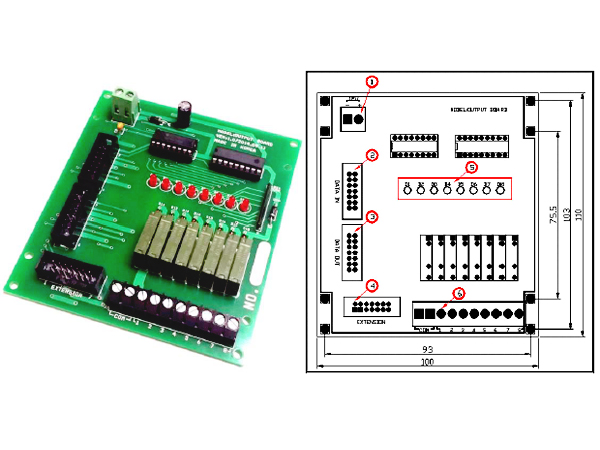

제품 명칭 및 외관사이즈

  1. 외부전원 단자 : 12V외부전원 공급(아두이노 중복입력 주의)
  2. 신호입력 단자 : 신호 및 전원입력(14P플렛케이블)
  3. 신호출력 단자 : 신호 및 전원출력(Next 보드로 신호전달)
  4. 확장용 출력단자 : Extension 출력(Next 보드로 신호전달)
  5. 출력 확인용 LED.
  6. 릴레이 출력단자.

릴레이 출력단자 회로도


BestBoard 시리즈 소개(참고)

BestBoard는 아두이노 100%호환 보드입니다. 아두이노 UNO R3와 같은 제품은 기본 디지털 입/출력이 적기 때문에 입출력을 많이 사용하여야 할 경우에 용이 하도록 설계 되어 있습니다. BestBoard는 편리하게 입력(256개), 출력(256개)로 확장할 수 있도록 제작되었습니다. 또한, 전용라이브러리를 제공하고 있어 보다 빠르고 편리하게 원하시는 제품구성을 할 수 있도록 도움을 드리고 있습니다.

본 제품은 3가지로 구성되어 있습니다.

  • Connector Board
  • Output Board
  • Input Board


주의사항

  • 본 제품은 Connector 보드를 필수로 장착하셔야 구성될 수 있습니다.
  • Connector 보드는 기본적으로 Pin A0, 2, 3, 5, 8가 사용됩니다.
  • Default 포트에 연결하시면Pin 2, 3, 5를 사용합니다.
  • Extension 포트에 연결하시면 Pin 6, 7, 8를 사용합니다.

관련자료


※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
