아두이노 호환 BestBoard(Connector+Input 패키지)
BestBoard는 아두이노 100%호환 보드입니다. 아두이노 UNO R3와 같은 제품은 기본 디지털 입/출력이 적기 때문에 입출력을 많이 사용하여야 할 경우에 용이 하도록 설계 되어 있습니다. BestBoard는 편리하게 입력(256개), 출력(256개)로 확장할 수 있도록 제작되었습니다.
판매가격 : 31,640
적립금 :316
상품상태 :신상품
제품코드 :1160223
제조사 :베스트 솔루션
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

60,000원
24,730원
41,900원
14,700원
44,000원
77,000원
48,730원
28,000원
23,100원
7,200원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

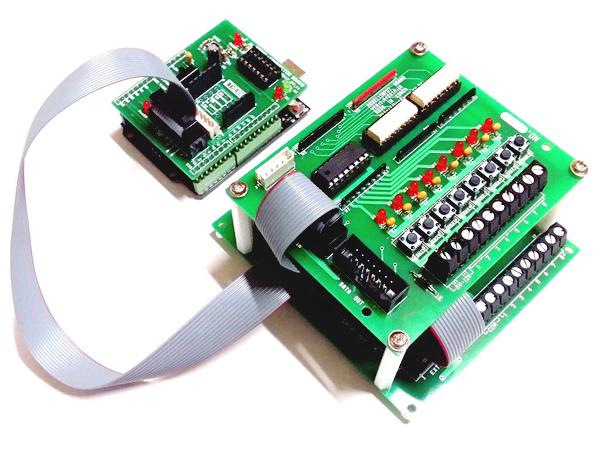

아두이노 호환 BestBoard(Connector+Input 패키지)

동영상

출력확장 구현

입출력확장 구현



제품군 SPEC 및 설치방법

Connector Board

용도

Output 또는 Input보드를 연결할 때 사용.

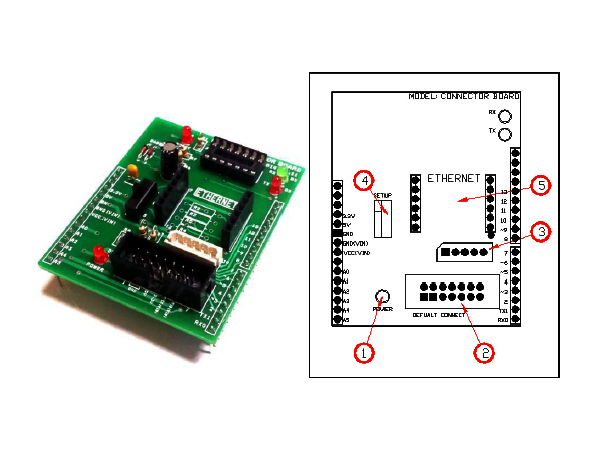

제품 명칭

  1. 전원공급 표시LED
  2. Default 포트.
  3. 기능 확장용 포트.(추후 라이브러리 제공)
  4. ~5 이더넷 전용(추후 제품판매)

주요규격 및 기능

  • 기본적으로 UsePin A0, 2, 3, 5, 8이 사용됩니다.
  • 선택적으로 Extension(Use Pin 6,7,8)과 이더넷(Use Pin A0, 9, 10, 11)이 사용됨.

Input Board

용도

Input Board는 입력포트가 부족한 아두이노 R3제품과 결합하여 최대 256개의 입력으로 확장할 수 있습니다.

주의사항

보드 연결시 Connector보드와 연결이 필수적으로 필요합니다. 또한, 외부 스위칭 전원 입력은 표시된 바와 같이 공통단자(5~12V)입력과 스위칭 소스는 GND입력만 가능합니다. (입력단자대의 표시와 같이 +, - 입력을 주의해 주십시오.)

주요규격 및 기능

  • 기본적으로 Default 포트는(Use Pin 2,3,5)이 사용.
  • Outboard Extension포트에 연결하면 (Use Pin 6,7,8)이 사용됨.
  • Input Board 한 개당 8개의 입력채널 구성.
  • Input Board 입력 스위칭 전원 5~12V(Min 10mA)까지 가능.
  • Default 포트를 사용하여 출력 256개 확장가능
  • 사용동작 온도 -10℃ to +50℃
  • 사용동작 습도 10% ~ 85%

제품 명칭 및 외관사이즈

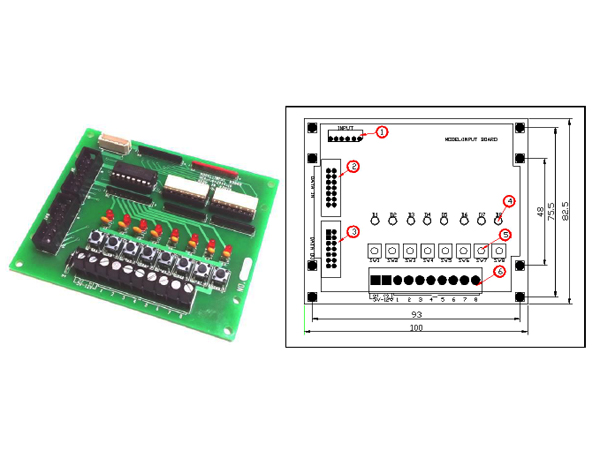

  1. 입력전용 포트.(추후 라이브러리 제공)
  2. 신호입력 단자 : 신호 및 전원입력(14P플렛케이블)
  3. 신호출력 단자 : 신호 및 전원출력(Next 보드로 신호전달).
  4. 입력표시용 LED.
  5. 테스트용 스위치.
  6. 전원 스위칭 입력단자.

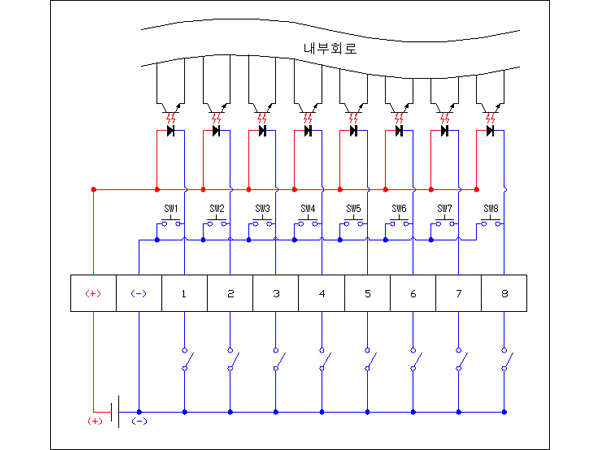

입력단자 회로도

주의사항

전원 스위칭 구성은 양방향이 아님으로 회로도와 같이 +전원 결선후,
스위칭을 통하여 GND입력으로 구성 되어야 함.(극을 바꾸면 파손됨)

BestBoard 시리즈 소개(참고)

BestBoard는 아두이노 100%호환 보드입니다. 아두이노 UNO R3와 같은 제품은 기본 디지털 입/출력이 적기 때문에 입출력을 많이 사용하여야 할 경우에 용이 하도록 설계 되어 있습니다. BestBoard는 편리하게 입력(256개), 출력(256개)로 확장할 수 있도록 제작되었습니다. 또한, 전용라이브러리를 제공하고 있어 보다 빠르고 편리하게 원하시는 제품구성을 할 수 있도록 도움을 드리고 있습니다.

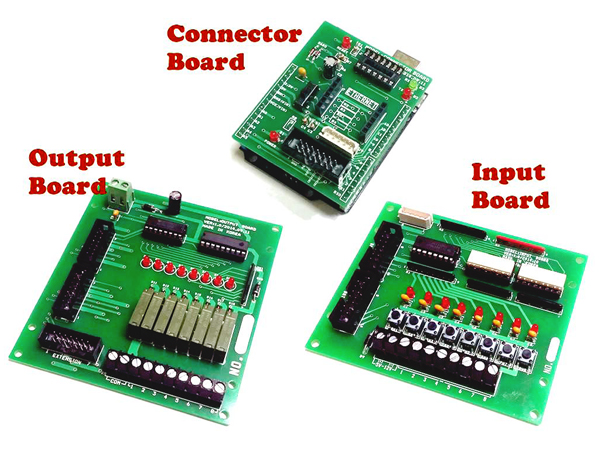

BestBoard 시리즈는 총 3가지 모델이 있습니다.

  • Connector Board
  • Output Board
  • Input Board

주의사항

  • Connector 보드를 필수로 장착하셔야 구성될 수 있습니다.
  • Connector 보드는 기본적으로 Pin A0, 2, 3, 5, 8가 사용됩니다.
  • Default 포트에 연결하시면Pin 2, 3, 5를 사용합니다.
  • Extension 포트에 연결하시면 Pin 6, 7, 8를 사용합니다.
