| SW-129T-128도 | |
| 제품설명 | |
| - 온도퓨즈는 가정용, 산업용 전자 기기의 과열로 인한 화재나 손상을 막기 위해, 소형이면서도 고신뢰성을 가지도록 설계된 열 안전 장치이다.
| 전기정격 | |
| - SW-1 시리즈

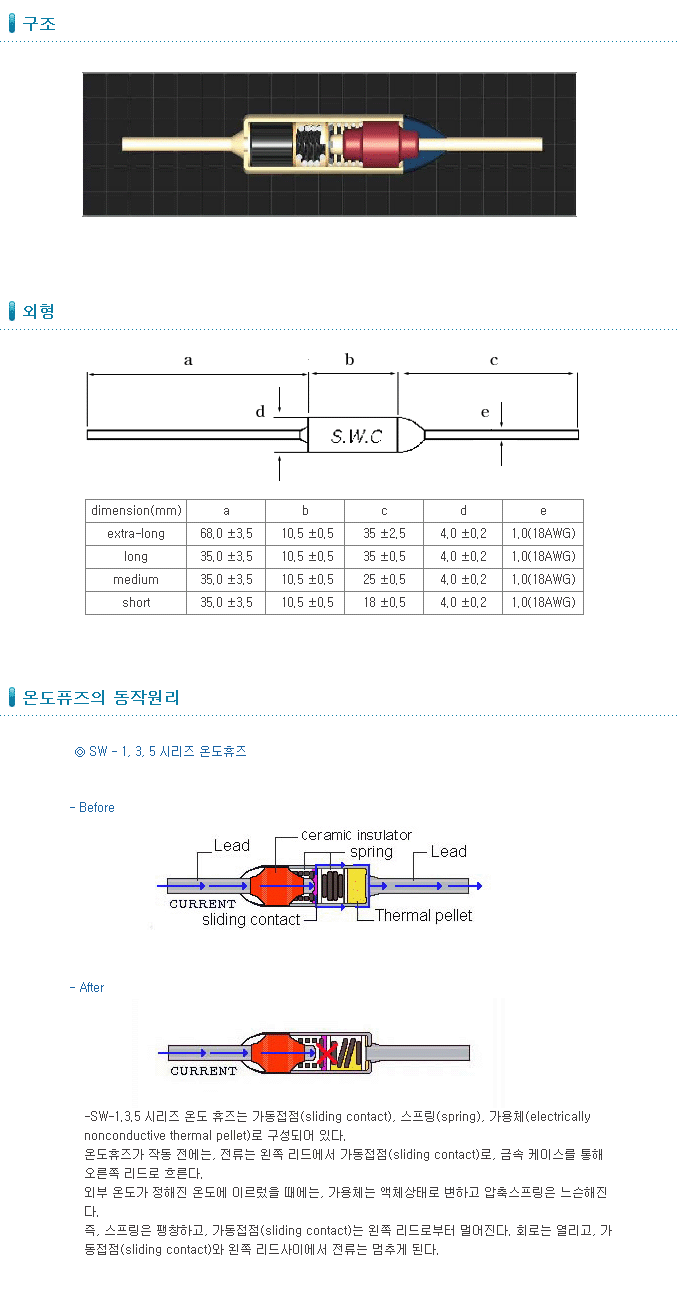

SW-1 시리즈 온도 퓨즈는 열적으로 안정한 유기 화합물로 열을 감지하고 스프링의 작용에 의하여 회로를 차단하는 구조를 가진다.
- 정격전압 : 250V, ac (and 125V)
- 정격전류 : 10A (and 15A)
- 주파수 : 50 or 60Hz
- 최대허용차단전류 : 250V, ac 15A
- 순간과도전류 : dc current pulses, with an amplitude 150 A and a duration of 3 ms with 10 s intervals, are applied for 100 successive cycles through the current path.
|
| 온도정격 | |
| 제품번호
Cat NO. | 용단온도
Tf | 공차
Cutoff temperature | 사용온도
Th | K-mark | UL | SW-101T | 70℃ | 70℃+0℃ -4℃ | 45℃ | ● | ● | SW-102T | 72℃ | 72℃+0℃ -4℃ | 47℃ | ● | ● | SW-105T | 77℃ | 77℃+0℃ -4℃ | 52℃ | ● | ● | SW-109T* | 84℃ | 84℃+0℃ -4℃ | 57℃ | ● | ● | SW-152T | 90℃ | 90℃+0℃ -4℃ | 65℃ | ● | ● | SW-106T | 91℃ | 91℃+0℃ -4℃ | 66℃ | ● | ● | SW-153T | 93℃ | 93℃+0℃ -4℃ | 68℃ | ● | ● | SW-107T | 96℃ | 96℃+0℃ -4℃ | 71℃ | ● | ● | SW-104T | 98℃ | 98℃+0℃ -4℃ | 73℃ | ● | ● | SW-108T* | 100℃ | 100℃+0℃ -4℃ | 75℃ | ● | ● | SW-110T* | 109℃ | 109℃+0℃ -4℃ | 84℃ | ● | ● | SW-111T | 121℃ | 121℃+0℃ -4℃ | 94℃ | ● | ● | SW-115T | 126℃ | 126℃+0℃ -4℃ | 100℃ | ● | ● | SW-129T | 128℃ | 128℃+0℃ -4℃ | 103℃ | ● | ● | SW-114T* | 139℃ | 139℃+0℃ -4℃ | 114℃ | ● | ● | SW-138T | 144℃ | 144℃+0℃ -4℃ | 119℃ | ● | ● | SW-116T | 152℃ | 152℃+0℃ -4℃ | 127℃ | ● | ● | SW-120T | 167℃ | 167℃+0℃ -4℃ | 144℃ | ● | ● | SW-118T | 169℃ | 169℃+0℃ -4℃ | 144℃ | ● | | SW-127T | 184℃ | 184℃+0℃ -4℃ | 159℃ | ● | ● | SW-121T | 188℃ | 188℃+0℃ -4℃ | 163℃ | ● | ● | SW-122T | 192℃ | 188℃+0℃ -4℃ | 162℃ | ● | | SW-125T | 195℃ | 195℃+0℃ -4℃ | 165℃ | ● | ● | SW-139T | 216℃ | 216℃+0℃ -4℃ | 178℃ | ● | □ | SW-124T | 228℃ | 228℃+0℃ -4℃ | 187℃ | ● | ● | SW-128T* | 240℃ | 240℃+0℃ -4℃ | 193℃ | ● | ● |
- UL file NO : E126429 ● = Approved □ = Applied
- *Dual Rations(UL approved) - 250V 10A and 125V 15A
|
|
※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다 |
|
