SmartLCD 3.2F4
ARM CORTEX-M4 코어 내장형 3.2인치 칼라 디스플레이
판매가격 : 64,900
적립금 :649
상품상태 :신상품
제품코드 :35047
제조사 :데브툴즈
브랜드 :데브툴즈 [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :

5,280원
31,900원
38,500원
69,400원
220,000원
201,300원
11,000원
110,000원
35,200원
121,000원
상세정보 배송/취소/교환안내 이용후기 상품Q&A
SmartLCD3.2F4회로도.pdf 1
SmartLCD설명서 copy.pdf 2

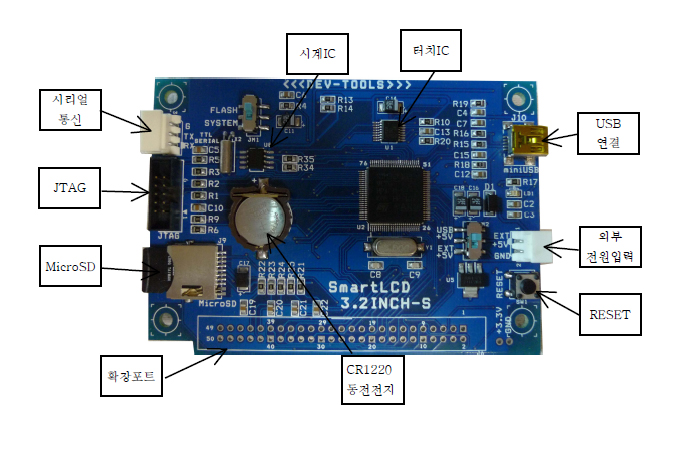

SmartLCD 3.2F4

제품설명

ARM CORTEX-M4 코어 내장형 3.2인치 칼라 디스플레이

  • 3.2 inch true color TFT LCD touch screen, 240 * 320 pixel, 65k color (16 bit,RGB-565), 4-선 저항식 touch screen
  • MCU: STM32F407VGT6 FLASH 1M,RAM192K+4K, 168Mhz.
  • LCD: TFT COLOR 3.2INCH SSD1289 구동칩사용
  • 외부기억장치: MicroSD
  • TOUCH IC: ADS7846E
  • DS1307 시계칩내장
  • 2.0mm 10핀 JTAG 커넥터 내장 ( 2.54mm 20핀 변환기판 제공)
  • 회로도,KEIL 예제소스제공(프로젝트파일)
  • PANEL장착형으로 제품에 응용가능(남는 포트는 외부로 확장-50핀 사용가능함)
  • 치수도면제공

구성품



확장포트 PIN LIST

핀번호이름핀번호이름
1PA026PC9
2PA127PC10
3PA228PC11
4PA329PC12
5PA830PC13
6NSS31PC14
7SCK32PC15
8MISO33PE5
9MOSI34PE6
10PB035PE7
11PB136PE8
12PB537PE9
13PB838PE10
14PB939PE11
15PB1040PE12
16PB1141PE13
17PC042PE14
18PC143PE15
19PC244SCL
20PC345SDA
21PC446TX1
22PC547RX1
23PC648VREF+
24PC749+5V EXT
25PC850GND

네이버 카페(링크)에 소스업데이트 및 추가회로도가 있습니다.
