[JSG] ARM Cortex-M4

제품설명

  • JSG-ARM Cortex-M4는 아래와 같이 구성하여 외부 주변장치와 쉽게 Interface 할 수 있으며 , MCU 가 강력한 기능을 제공하므로 원하는 H/W 회로설계를하여개발할수있는보드입니다.
    • ST사의대표적인32Bit MCU로STM32F429BIT6을실장.
    • MCU가동작하기위한Reset, Boot Mode, RTC(32.768Khz), External Crystal(8Mhz)회로설계가된제품.
    • TQFP208Package Type을208PIN DIP Type헤더핀으로구성하여MCU Module로사용가능.
    • Bread Board에주변H/W회로를설계하여TEST를할수있도록구성.
    • Battery전원및외부전원을입력할수있도록VCC, GND PAD구성.
    • JTAG,ST-LINK이용하여Program Downloading할수있도록JTAG/SWD, ST-LINK/SWD Header Box구성.




STM32F429 BIT6 특징

  • TQFP208 Package로 구성된 STM32F429BIT6 32-bit Microcontroller
  • High-performance advanced line, ARM Cortex-M4 core with DSP and FPU, 2 Mbytes Flash, 180 MHz CPU, ART Accelerator, Chrom-ART Accelerator, FMC with SDRAM, TFT
    • Core: ARM 32-bit Cortex-M4 CPU with FPU, Adaptive real-time accelerator (ART Accelerator™) allowing 0-wait state execution from Flash memory
    • frequency up to 180 MHz, MPU, 225 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1), and DSP instructions
    • Up to 2 MB of Flash memory organized into two banks allowing read-while-write
    • Up to 256+4 KB of SRAM including 64-KB of CCM(core coupled memory) data RAM
  • Debug mode
    • SWD & JTAG interfaces
    • Cortex ®-M4 Trace Macrocell™


H/W구성




개발환경 구축

  • 상용툴인IAR,KEIL도가능하며,여기에서는무료로사용가능한툴기반으로설명합니다.
  • GCC 컴파일러 기반으로 Cortex-M7를 지원합니다 .
  • 지원 디바이스는 아래 사이트를 방문하여 확인 하세요 .
  • 아래 툴은 STM32F746BGT6 디바이스 지원합니다 .
  • TrueSTUDIO: http://atollic.com/truestudio/
  • STLINK/V2, JLINK 관련 utility 는 아래 사이트를 참조 하세요 .
  • STLINK/V2 STM32 ST-LINK utility : http://www.st.com/en/embedded-software/stsw-link004.html
  • JLINK JTAG/SWD: https://www.segger.com/jlink-debug-probes.html



프로그램다운로딩




주의사항

  • DC5V입력권장합니다.
  • BOOT MODE0 선택시 High:System Mem(boot), LOW:Flash Rom 반드시 확인 후 작업 하세요.
    • ST LINK/V2, JLINK로프로그램다운로드시BOOT MODE0 HIGH로선택하고,전원ON후HEX,ELF,BIN파일 중한파일을다운로드실행(4번항프로그램다운로딩참조).
    • 전원OFF후BOOT MODE0 LOW로선택하고전원을ON하면됩니다.
    • BOOT MODE0을올바르게선택후에사용하지않으면MCU가동작하지않을수있습니다.
  • DC JACK는아답터의E Plug Jack(내경2파이)과호환됩니다.
    • PCB전원ON/OFF실크가반대로잘못표기되었으므로정정합니다.
  • 이제품은마이크로프로세서프로그램입문을원하시거나,학생,개발자를위한보드입니다.
    이보드와검증되지않은장비나설비에장착하여사용시문제가발생한것에대한책임은지지않습니다.



추가옵션

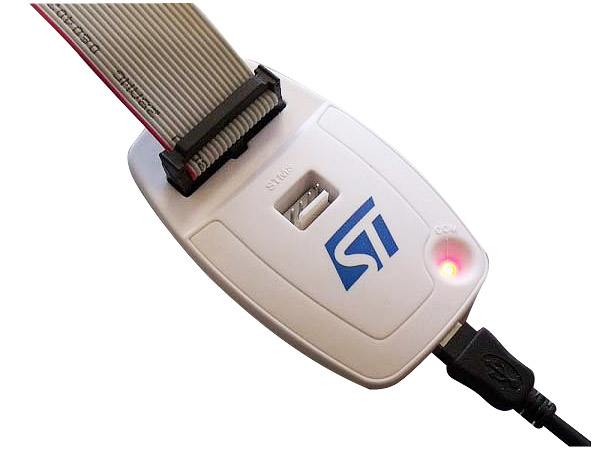

The ST-LINK/V2 is an in-circuit debugger and programmer for the STM8 and STM32 microcontroller families. The single wire interface module (SWIM) and JTAG/serial wire debugging (SWD) interfaces are used to communicate with any STM8 or STM32 microcontroller located on an application board. STM8 applications use the USB full speed interface to communicate with STMicroelectronic's ST Visual Develop (STVD) or ST Visual Program (STVP) software. STM32 applications use the USB full speed interface to communicate with Atollic, IAR, Keil or TASKING integrated development environments

  • 5 V power supplied by a USB connector
  • USB 2.0 full speed compatible interface
  • USB standard A to mini B cable
  • SWIM specific features
    • 1.65 V to 5.5 V application voltage supported on SWIM interface
    • SWIM low-speed and high-speed modes supported
    • SWIM programming speed rate: 9.7 Kbytes/s in low speed and 12.8 Kbytes/s in high speed
    • SWIM cable for connection to the application via an ERNI standard vertical (ref: 284697 or 214017) or
    horizontal (ref: 214012) connector
    • SWIM cable for connection to the application via a pin header or a 2.54 mm pitch connector
  • JTAG specific features
    • 1.65 V to 3.6 V application voltage supported on the JTAG interface and 5 V tolerant inputs
    • JTAG cable for connection to a standard JTAG 20-pin pitch 2.54 mm connector
  • Direct firmware update feature supported (DFU)
  • Status LED which blinks during communication with the PC
  • Operating temperature 0 to 50 °C
Product Specifications
Description Version Size
DB1275: ST-LINK/V2 in-circuit debugger/programmer for STM8 and STM32 3.0 94 KB



USER MANUALS
Description Version Size
UM1075: ST-LINK/V2 in-circuit debugger/programmer for STM8 and STM32 6.0 514KB




※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
