MCoding-Main
코딩교육용, NuLink-JTAG 필요
판매가격 : 17,250
적립금 :173
상품상태 :신상품
제품코드 :1346051
제조사 :펌웨어뱅크주식회사
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁
신규 회원 가입시
적립금 2,500원
구매 금액에 따른
회원 등급제도
(등급별 다양한 혜택)
후기작성시적립금 적립
(리뷰왕 선정시 1만원)

539,000원
137,500원
49,500원
40,700원
104,500원
49,500원
49,500원
53,900원
88,000원
176,000원
상세정보 배송/취소/교환안내 이용후기 상품Q&A
MCoding-Main

Features

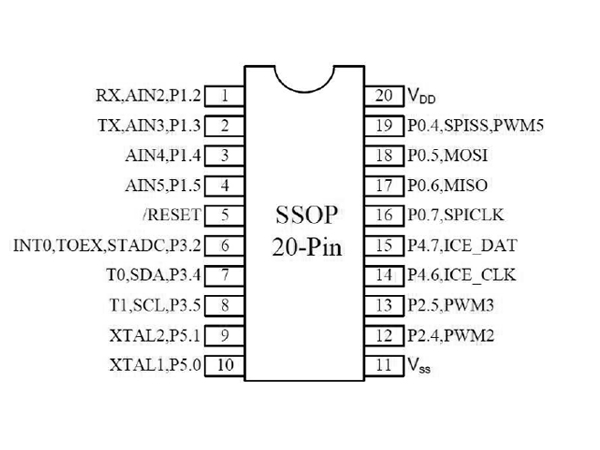

MINI54FDE는 직사각형의 외관에 한쪽 편에 10핀씩 모두 20핀의 얇은 검정 IC로 만들어진 부품인데 이들의 페키지를 SSOP라고 한다.

MINI54FDE Cortex-M0 MCU

  • ARM® Cortex™-M0 core 내장
  • 최대 24MHz 동작
  • APROM 16KB
  • SRAM 2KB
  • LDROM 2KB
  • 24비트 시스템 타이머
  • 32비트 하드웨어곱셈기 내장
  • SWD(Serial Wire Debug)기능 칩에 내장
  • 공급전압 : 2.5V ~ 5.5V
  • 22.1184MHz 발진기 내장
  • 입출력 모드(Input high impendence, Push-pull output, Open-drain output,
  • Quasi-bidirectional) 지원
  • 32비트 타이머
  • WDT (Watchdog Timer)
  • 각각 조정 가능한 16비트 PWM
  • UART (Universal Asynchronous Receiver/Transmitters)
  • SPI(Serial Peripheral Interface)
  • I2C(Inter Integrated Circuit)가 있으며 Master/Slave모드 지원
  • 10비트 축차비교형(SAR) ADC(Analog-to-Digital Converter)
  • 아날로그 비교기 (Analog Comparator)
  • BOD (Brown-out Detector)

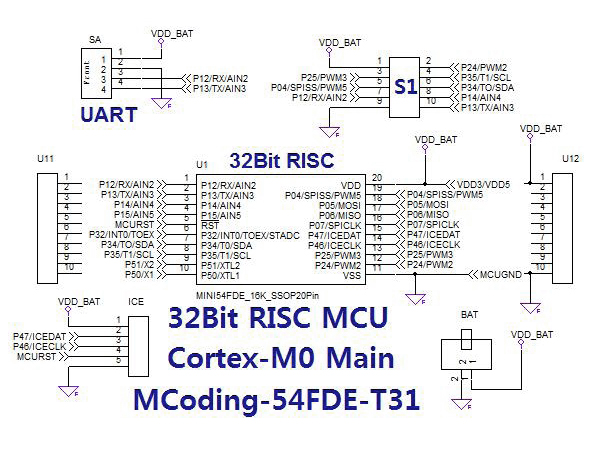

MCoding Target Board 회로도

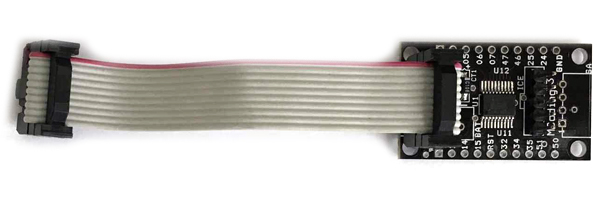

MCoding-Main Target과 Flat Cable

MCoding의 하드웨어는 브레드보드에서도 사용 할 수 있고 납땜으로도 사용할 수 있으며 심지어는 10
핀 플랫케이블로도 연결할 수 있으며 여기 그 핀 번호를 나타냅니다.

Type 기호 보기
- I : Input
- O : Output
- P : Power
- AI : Analog Input

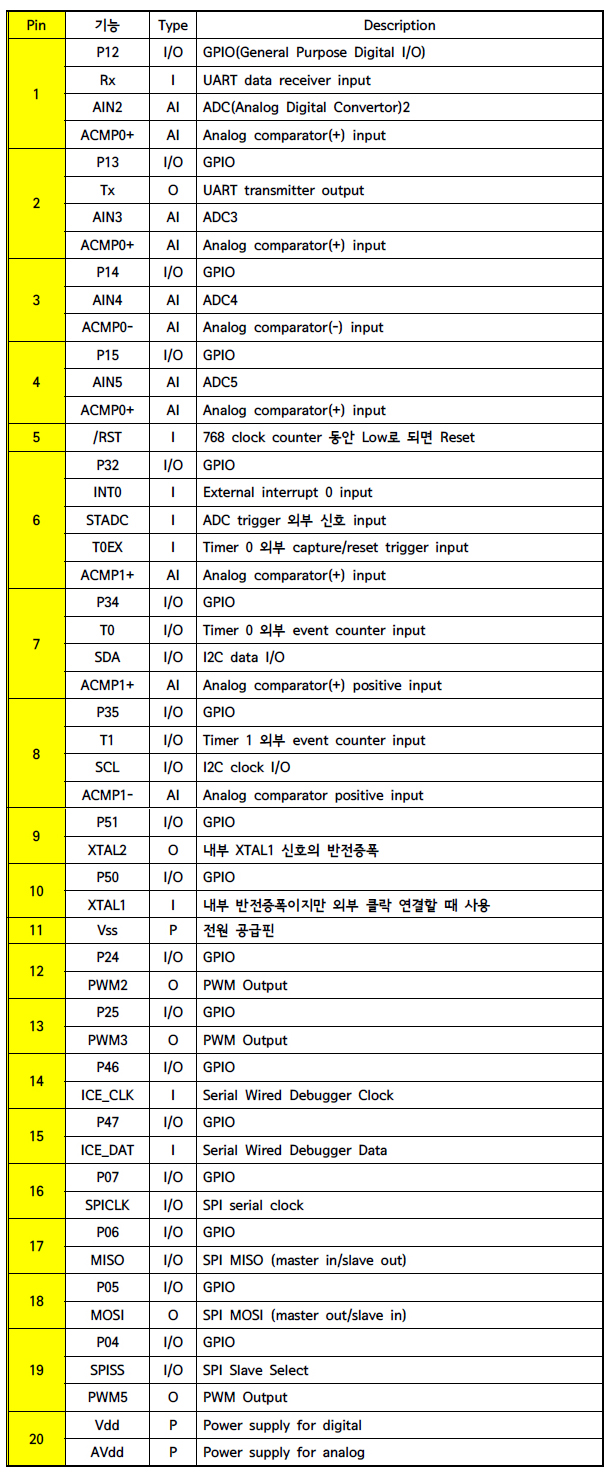

MCoding의 20핀 구성




※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
