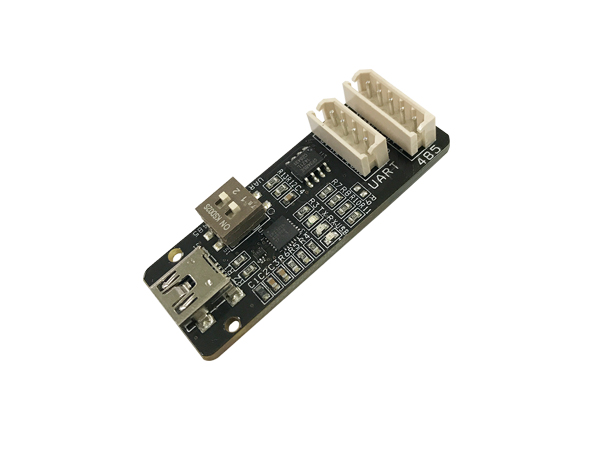

USB to UART RS485

Features

  • 본 제품으로 USB를 통한 UART 3.3V TTL(5V tolerance)통신 또는 RS-485 통신이 가능합니다.
  • USB 포트를 통해 전원이 공급됩니다.
  • USB 2.0 Full-speed 를 지원합니다.
  • Baud Rates를 300bps ~ 3Mbps 까지 지원합니다.
  • 송수신시 LED 가 점멸하여 상태 체크가 용이합니다.
  • Windows 7/8/8.1/10, WinCE, Mac, Linux 에서 사용 가능합니다.
    (OS 버전별 지원 여부는 silicon Labs 홈페이지에서 참고 바랍니다.)
    https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
  • 외형 크기 : 49.2mm * 18mm * 9.5mm (가로*세로*높이)
  • 제품 동작 온도 : -30℃ ~ 85℃

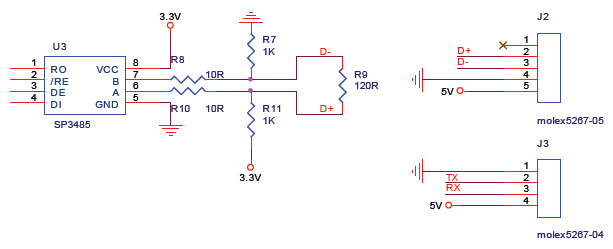

회로도

※ 만약 485 통신 라인에 종단 저항이 필요한 경우 R9 에 120옴을 연결하면 됩니다.
※ 5V의 전원(J2, J3)을 외부 장치 전원 공급용으로 사용하실 경우 허용전류는 최대 300mA 입니다.






※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
