Xilinx FPGA XC6SLX16-324 EVM보드(ELS-DVI OUT BD)
DVI 출력보드는 SP601보드에서 영상 처리된 데이터를 DVI 포트로 모니터에 표시하기 위해서 개발된 보드이며, SB1600보드의 FRAME BUFFER에 저장된 내용을 1280x1024x70Hz로 모니터에 디스플레이 됩니다.
판매가격 : 18,700
적립금 :0
상품상태 :신상품
제품코드 :34786
제조사 :이로직스
브랜드 :이로직스 [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

69,300원
275,000원
178,200원
66,000원
137,500원
34,100원
110,000원
93,500원
137,500원
495,000원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

Xilinx FPGA XC6SLX16-324 EVM 보드(ELS-DVI OUT BD)

DVI 서브 보드

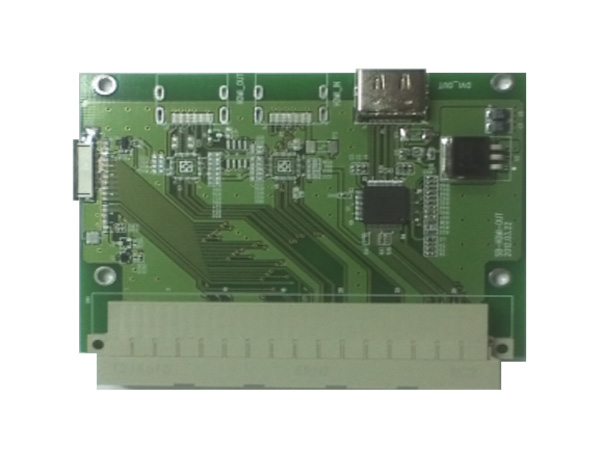

  • DVI OUT BD

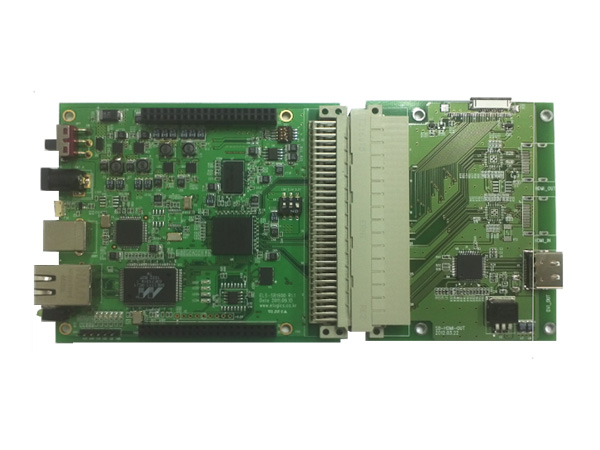

  • SB1600 & DVI OUT BD 연결사진



DVI 서브보드 회로도

  • 확장 128 핀 콘넥터 회로

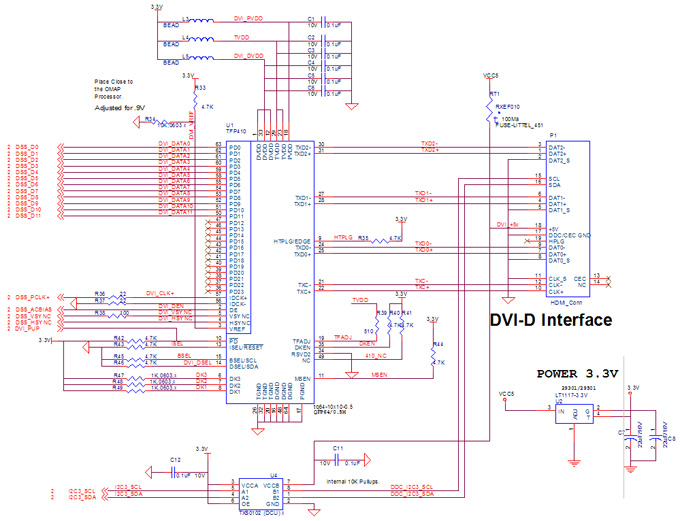

  • DVI CHIIP 회로



  • DVI 출력보드는 SP601보드에서 영상 처리된 데이터를 DVI 포트로 모니터에 표시하기 위해서 개발된 보드이며, SB1600보드의 FRAME BUFFER에 저장된 내용을 1280x1024x70Hz로 모니터에 디스플레이 됩니다.
  • 지원 해상도 1280x1024x70Hz DVI 모니터
  • DUAL 12BIT RGB 출력
  • R/A 콘넥터 전기적 사양
  • 5V 전원 OUT
  • 12BIT DUAL RGB DATA( 2.5V)
  • HSYNC, DISPLAY EN, PCLK (3.3V)
  • 5V -> 3.3V LDO
  • DDC 데이터는 지원 하지 않음

    • 응용 분야
      • 네트워크 JPG DID 광고용 모니터
      • 의료용 영상처리 실습 등

    • 판매
      • DVI SUB BOARD - 1
      • DVI 출력 LOGIC 소스 CD 제공

SB601프로젝트 실습하기

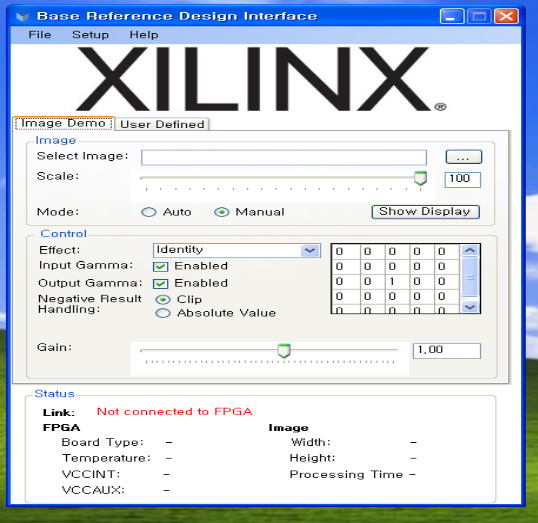

  • Windows응용프로그램 설치하기
    • d:\project\sb1600\sp601_brd\SP601_BRD_Application\BaseRefDISetup2_0_6.msi 이 파일을 설치한다.

  • SP601 프로젝트 컴파일 및 bit 파일 만들기
    • d:\project\sb1600\sp601_brd\SP601_BRD_Src\DSP48A\DSP48A.xise를 더블 클릭한다.
    • 임플리먼트를 실행하고 bit, MCS파일을 생성한다.
    • 생성된 BIT파일을 다운로드 한다.
    • 1G BIT 이더넷 통신모드로 동작을 한다. 위에 빨강색으로 표시된 Not connected FPGA 메시지가 connected FPGA로 바뀐다.
    • Select Image에서 영상 처리해야 할 이미지 파일을 선택한다.
    • 아래 메뉴에 show display를 클릭한다. 설치된 os에 따라 이미지가 표시 되지 않을 수 있다. 이 경우에는 영문 windows XP를 설치하여 테스트 하면 된다.
    • 이미지 실행 모두가 AUTO 와 Manual를 선택하면서 실행하면 된다.



콘넥터 설명

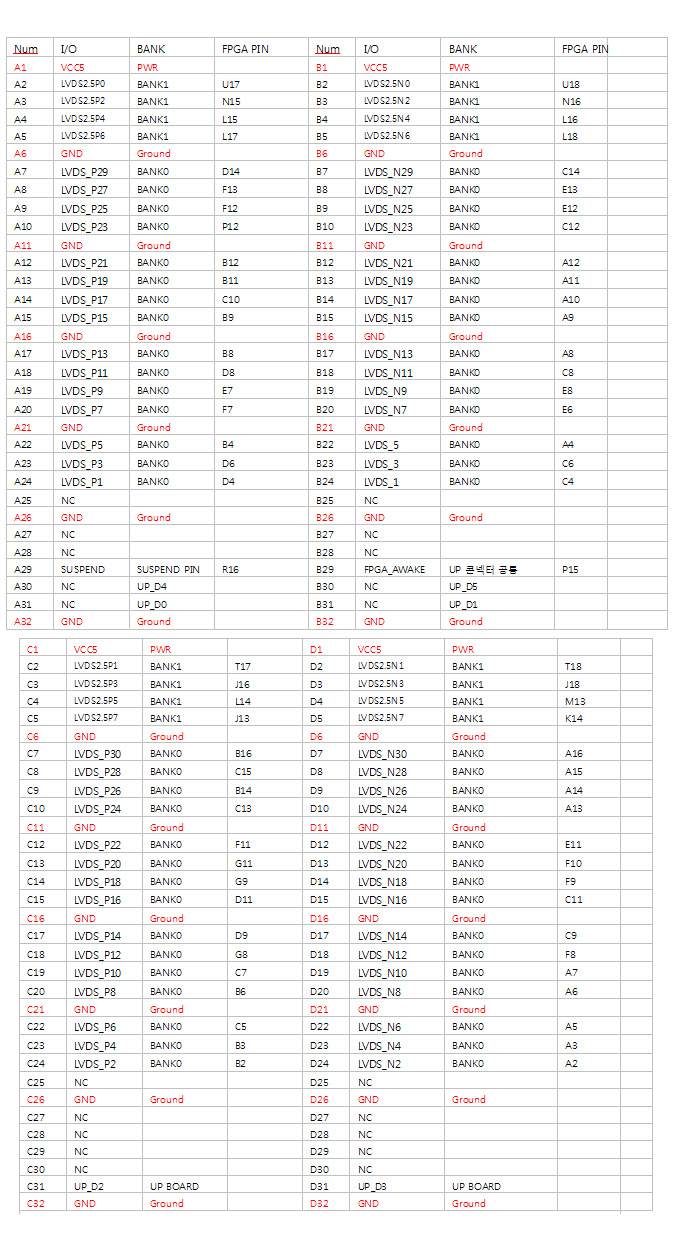

  • CN1 EXTERN 128PIN CONNECTOR 콘넥터
