Xilinx FPGA XC6SLX45-484 EVM보드(ELS-MB1500A)
ELS-1500A은 Xilinx사의 스파르탄 시리즈 중 XC6S25,45,75,150-FG484패키지로 제작된 FPGA EVM보드 입니다.
판매가격 : 220,000
적립금 :2,200
상품상태 :신상품
제품코드 :1064266
제조사 :이로직스
브랜드 :이로직스 [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

117,500원
110,000원
165,000원
121,000원
165,000원
64,900원
93,500원
71,500원
86,900원
71,500원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

Xilinx FPGA XC6SLX150-484 EVM 보드(ELS-MB1500A)




제품사양

  • 하드웨어 사양
    • FPGA : Xilinx XC6SLX150-FG484 - 기본  1500만게이트 사용 (UP GRADE 버전)
    • LAN88E1111(LAN GMbps)
    • DDR2 SDRAM 128Mbyte
    • Lan9220(LAN 10/100Mbps)
    • SPI Flash memory (8Mbyte)
    • Expand connector(2x40x2.0mm) 2개
    • DC power 5V  가능
    • 4bit dip switch
    • 4bit led,Serial Port ,
    • MINI HDMI 출력 포트
    • Xilinx 소프트 웨어 프로세서 탑제가능(Microbraze)
    • 보드 사이즈: 125 x 90mm 입니다.


  • Upboard 사양
    • Keyboard/Mouse PORT( PS/2)
    • 9 Bit Analog VGA 출력
    • 문자 LCD PORT
    • 사용자 회로를 위한 만능기판
    • Size Main 기판과 동일



제품구성


  • Main 회로도(ORCAD), 업보드(Orcad회로도,Power PCB Job File)
  • ELS-MB1500A V1.1보드
  • USB to Serial
  • Microbraze 예제 소스 ,LED ON/OFF 소스 - Up board VGA/PS2/Key Board 소스 제공
  • SP601 DVI OUT 소스

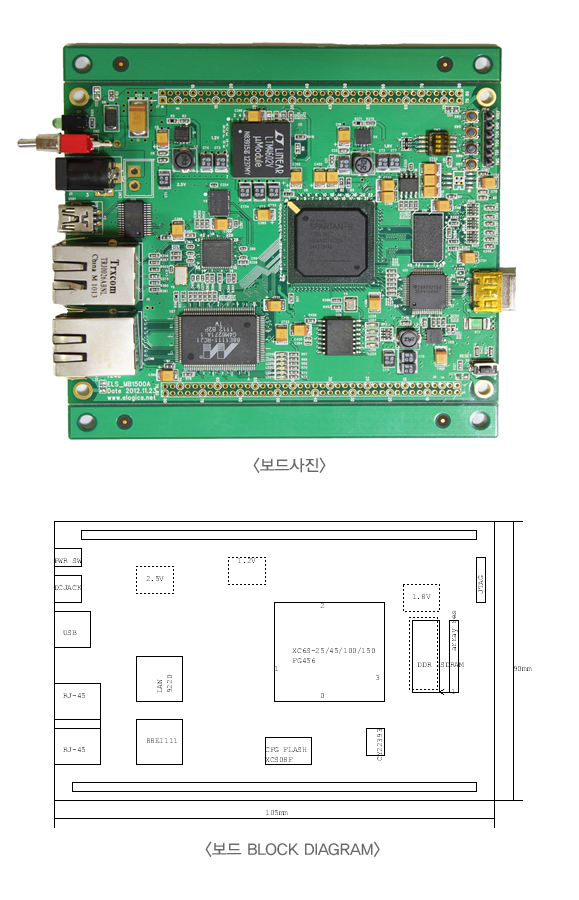

보드사진 및 구성도

상품평

※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
