JMOD-128-BASE
ATmega128 MCU를 내장한 확장 모듈, 프로그램(ISP) 다운로더 내장, 블루투스시리얼모듈(JMOD-BT-1) 장착시 무선 ISP 다운로드 가능, 53개의 IO 포트 전체에 대한 포트별 10핀 박스헤더 제공, 문자 LCD 장착용 커넥터 제공
판매가격 : 44,000
적립금 :440
상품상태 :신상품
제품코드 :1122584
제조사 :제이씨넷
브랜드 :제이씨넷 [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

20,900원
27,500원
39,600원
99,000원
88,000원
29,700원
27,500원
13,200원
30,800원
17,600원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

JMOD-128-BASE

제품 소개

JMOD-128-BASE는 JMOD-128-1의 자매 보드로 ATmega128 MCU를 이용하여, 다양한 기능을 구현하거나 시험해 볼 수 있도록 확장 모듈 형태로 개발된 마이크로콘트롤러 모듈입니다. 개발자의 편의를 위하여 프로그램(ISP) 다운로더 기능을 내장하고 있으며, USB 커넥터 하나로 전원 공급과 다운로드 수행, UART 인터페이스를 동시에 처리할 수 있는 기능도 제공합니다. 또한 블루투스시리얼모듈(JMOD-BT-1) 장착시 무선으로 프로그램(ISP) 다운로드 및 블루투스 통신이 가능하며, 1.5V x 4 형태의 건전지 팩 등 6V ~ 12V의 외부 전원 입력도 가능합니다. 포트별로 2x5 박스헤더 형태의 10핀 핀헤더를 제공하여 이미 이런 형태로 제작된 LED 모듈, 스위치 모듈, 센서 모듈, 모터 모듈 등의 다양한 모듈과의 연결이 쉬우므로 매우 편리합니다.



제품 특징

  1. JMOD-128-1과 기능이 비슷한 확장형 모듈 (자매품)
  2. 프로그램(ISP) 다운로더 내장
  3. 무선 프로그램(ISP) ,다운로더 내장 (JMOD-BT-1 블루투스시리얼모듈 장착시 동작)
  4. 53개의 I/O 포트 전체에 대하여 7개 포트별로 10핀(2x5) 박스헤더 제공
  5. USB 케이블 하나로 전원과 ISP, UART 케이블의 3가지 겸용
  6. 1.5V x 4 형태의 건전지 팩 등 6V ~ 12V의 외부 전원 공급 가능
  7. 16Mhz 클록 및 리셋 스위치 내장
  8. 블루투스 시리얼 모듈(JMOD-BT-1) 장착용 커넥터(인터페이스) 제공
  9. Character LCD(문자 LCD) 장착용 커넥터(인터페이스) 제공



기능 및 규격

항목내용
MCUAVR 마이크로콘트롤러, ATmega128A-AU, 16Mhz
ISPISP 다운로더 내장, 무선 ISP 가능(JMOD-BT-1 장착 시) USB-micro 커넥터
UARTUSB-to-Serial(UART) 변환기 내장, CP2102
인터페이스53개 GPIO 핀 전체를 포트별로 2x5(10핀) 2.54mm 박스헤더로 나누어 제공
무선 모듈 지원블루투스 시리얼 모듈(JMOD-BT-1) 연결용 8핀 커넥터 제공
전원5V(USB-microi 커넥터) 또는 1.5V x 4 건전지팩 등
6V~12V의 DC 전원 잭 또는 DC 전원 커넥터
크기81.9 mm X 61.0 mm (가로 X 세로)




제품 구성품

  1. JMOD-128-BASE 기본 모듈 : 1개
  2. USB-micro 케이블(1 m) : 1개
  3. JMOD-128-BASE 사용자 설명서 : 1부

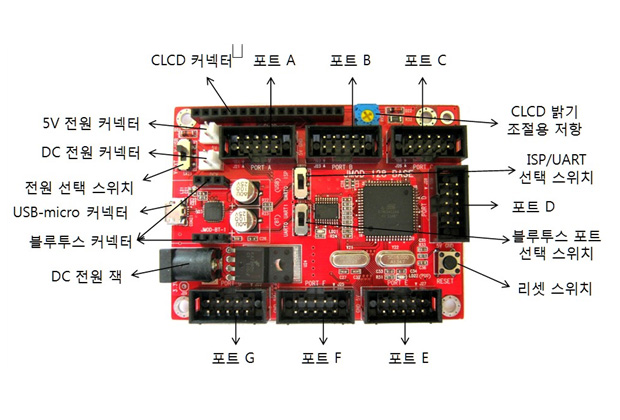

핀 배치 및 외관



핀, 스위치, 커넥터 등의 기능

이름

기능

USB-micro 커넥터

JMOD-128-BASE와 PC와의 연결 커넥터 (전원, 다운로드, 시리얼)

전원선택 스위치

위쪽(V-USB)으로 위치 시 USB에서 전원(+5V)이 공급되며, 아래쪽(V-EXT)으로 위치시, DC 전원 잭 또는 DC 전원 커넥터에서 전원이 공급됨

DC 전원 잭 / DC 전원 커넥터

6~12V DC 전원 입력으로 어댑터 등 연결 가능, DC 출력으로도 사용 가능

5V 전원 커넥터

5V 전원 입력으로 외부 전원 직접 연결 가능, 5V 출력으로도 사용 가능

ISP/UART 선택 스위치

프로그램 퓨징시에는 위쪽(ISP)으로 위치시키고, 프로그램 후 USB를 시리얼 포트 용도로 사용할 때는 아래쪽(UART0)로 위치시킴

블루투스 포트 선택 스위치

아래쪽(UART0)으로 위치 시 블루투스가 UART0 포트 쪽에 연결되고, 위쪽(UART1)으로 위치 시 블루투스가 UART1 포트 쪽에 연결됨

블루투스 커넥터

블루투스시리얼모듈(JMOD-BT-1) 장작을 위한 커넥터

리셋 스위치

누를 시, 리셋 신호를 발생시켜 ATmega128를 초기화 함

포트 A, B, C, D, E, F, G

ATmega128의 해당 포트 (PA, PB, PC, PD, PE, PF, PG), 각 포트는 10핀으로 구성되며 이중 8핀은 포트 신호, 나머지 2핀은 +5V와 GND핀이 할당됨, (단, PG는 PG0~4만 포트 신호로 사용하며 나머지 3핀은 내부 신호로 사용되므로 주의!)

CLCD 커넥터

Character LCD (문자 LCD) 연결을 위한 커넥터

CLCD 밝기 조절용 저항

CLCD 문자의 밝기를 조절하기 위한 가변 저항





소프트웨어 개발 환경

Jmod-128-BASE를 위한 소프트웨어 개발환경으로는 AVR Studio4, Atmel Studio 6 및 CodevisionAVR 등을 사용할 수 있습니다. 이를 이용한 프로그램의 작성, 다운로드 및 실행에 관한 내용은 제이씨넷(www.jcnet.co.kr) 자료실의 관련 내용을 참조하시기 바랍니다.



활용 예



제품 구성품

  • JMOD-128-1의 A/S, 교환, 반품, 영업, 간단한 기술 및 기타 문의
    • 주소 : 대전시 서구 둔산대로 117번길 66 (만년동 골드타워) 526호
    • 전화 : 042-486-0761
    • 이메일 : jcnet@jcnet.co.kr

  • JMOD-128-1의 하드웨어, 소프트웨어, 개발환경 등 순수하게 기술과 관련된 문의



※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
