AVR MEGA 128pro 라이트 개발키트 (+USBISP) (KD-128PRO-USB-L)

개요

  • AVR 마이크로프로세서인 ATMega128 MCU를 사용하는 개발키트입니다.
  • ATMega128은 내부에 롬(ROM)과 램(RAM)을 내장하고 내부 장치로 AD Converter를 내장하고 있어 복잡한 회로 구성없이 시스템을 설계할 수 있습니다. AM-128PRO가 장착된 메인보드(AB-M128PRO-A), AD-USBISP, 12V 1A 아답타(SE-PW12V), CD가 포함 되어 있는 개발키트로서 저렴한 가격에 구매하여 활용이 가능합니다.
  • 또한 ISP (In System Programming) 포트를 지원하여 개인이 값비싼 장비 없이도 개발할 수 있습니다.
  • 포함된 USB방식의 AD-USBISP를 이용하시면 ATMega128의 모든 포트(PORTG 제외)를 10 Pin HeaderBox로 연결하여 다른 제품을 개발 하실 때에도 사용할 수 있도록 설계 되었습니다.
  • 본 제품은 AVR MCU 개발환경을 쉽게 갖고 공부하실 수 있도록 도움을 드리고자 예제 소스, 회로도, 강좌 등을 포함하고 있습니다.

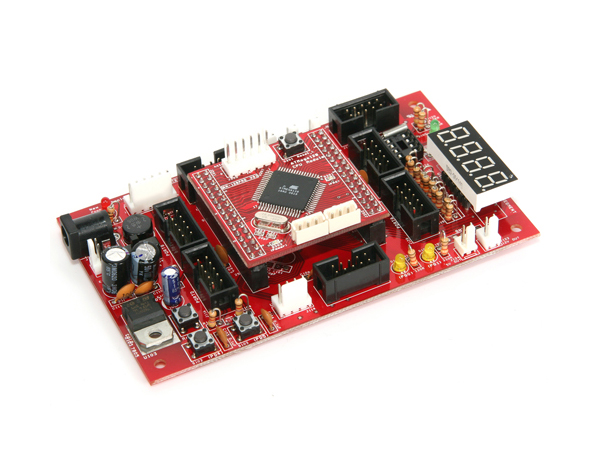

KD-128PRO-C 키트의 메인보드인 AB-M128PRO-A 보드

KD-128PRO 개발키트 구성품



사양

  • ATMEL 사의 AVR 마이크로 컨트롤러 ATMega128 사용(기본 동작 프로그램 내장)
  • AM-128PRO MCU 보드 연결하여 사용가능
  • 16MHz X-tal 사용
  • 외부전원 12V 입력. 내부동작 5V 단일 전원
  • ATMega128의 모든 포트(PORTA – PORTF)가 10 Pin HeaderBox로 연결되어 있음.
  • AM-128PRO에 내장된 시리얼 포트로 디버깅 가능
  • 동작 확인 LED (2EA) 내장
  • 4Digit 7-Segment 내장
  • 스위치 (2EA) 내장
  • AVR-JTAG 연결 커넥터 내장
  • RTC DS1307 내장
  • 전원 보호 회로 내장
  • 사이즈 124 * 75



커넥터 스펙

  • 포트 커넥터 핀 번호
    - AB-M128PRO-A 개발보드의 모든 포트는 10Pin Box 커넥터를 이용하여 외부에서 사용할 수 있도록 되어 있습니다. 10Pin Box 케이블을 이용하여 (주)뉴티씨 의 다른 모듈 또는 사용자가 설계한 보드를 연결하여 구동시킬 수 있습니다.

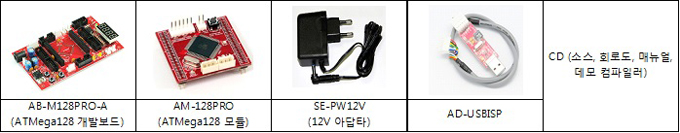

KD-128PRO 개발키트 구성품

  • AM-128PRO (ATMega128 모듈)
  • ATMega128 개발용 메인보드(AB-M128PRO-A의 메인보드)
  • AD-USBISP (USB 방식의 ISP 케이블)
  • SE-PW12V (12V 1A 아답타)

KD-128PRO 개발키트 구성품



프로그램 다운로드

  • AVR 마이크로 컨트롤러의 ISP 기능을 이용하여 PC에서 프로그램을 작성하여 다운로드하여 동작시킬 수 있습니다. 컴파일러로는 ICC AVR, CodeVision AVR 등 이 있습니다. 컴파일러로 컴파일을 한 후 생성된 다운로드용 파일을 ISP 를 이용하여 다운로드 할 수 있습니다. 컴파일러 툴에서 ISP 기능을 지원 합니다.
  • 프로그램 다운로드는 AD-USBISP(USB)를 사용하여 할 수 있습니다.
  • 자세한 내용은 당사 홈페이지 (http://www.newtc.co.kr)에서 제공하는 강좌를 이용하시기 바랍니다.
