Xilinx Platform Cable USB(XFC-XPCU)
Xilinx Platform Cable USB과 호환되는 제품으로서 Xilinx FPGA/CPLD 디바이스 지원 (5V 디바이스 제공되지 않음), ISE iMPACT 지원(ISE WebPACK 7.0 이상), USB 포트 제공
판매가격 : 99,000
적립금 :990
상품상태 :신상품
제품코드 :32498
제조사 :하이텍로직
브랜드 :하이텍로직 [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

22,000원
165,000원
121,000원
165,000원
77,000원
495,000원
34,100원
64,900원
66,000원
117,500원
상세정보 배송/취소/교환안내 이용후기 상품Q&A
Xilinx Platform Cable USB(XFC-XPCU)

제품소개

Xilinx Platform Cable USB(XFC-XPCU)는 Platform Cable USB와 호환되는 제품으로 Xilinx FPGA, CPLD, Configuration PROM 등의 디바이스를 프로그래밍 하기 위한 고속 다운로드 케이블이다.



제품기능

  • Target Device 전원상태 지시용 Status LED
  • Boundary-Scan, Slaver-Serial 방식 지원
  • ChipScope Pro 지원

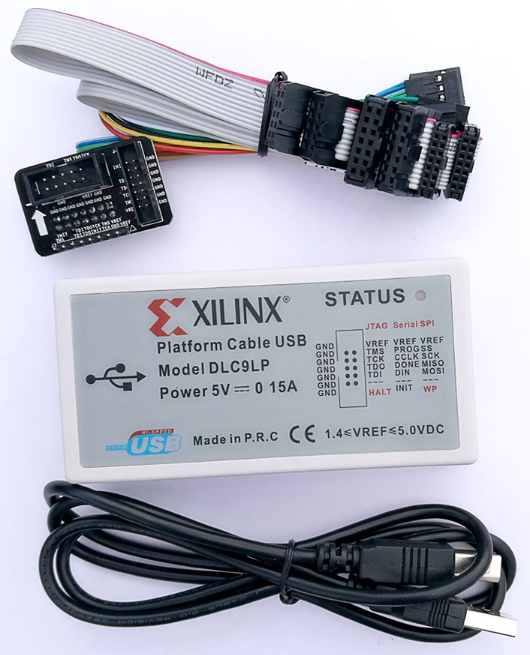

제품구성

  • 자이링스 Platform Cable USB 본체
  • 확장 범용 인터페이스 PCB 보드
  • 2×7 Pin 2.0mm Pitch 플랜트 케이블
  • 2×7 Pin 2.54mm Pitch 플랜트 케이블
  • 2×5 Pin 2.54mm Pitch 플랜트 케이블
  • 1×8 Pin 2.54mm Pitch 라인 케이블
  • 1×8 Pin 2.54mm Pitch(확장 범용 인터페이스 PCB 보드), 1×7 Pin 2.54mm Pitch 변환 케이블
  • USB Cable



활용사례 : Xilinx Platform Cable USB(XFC-XPCU) + HTL-103-7A35

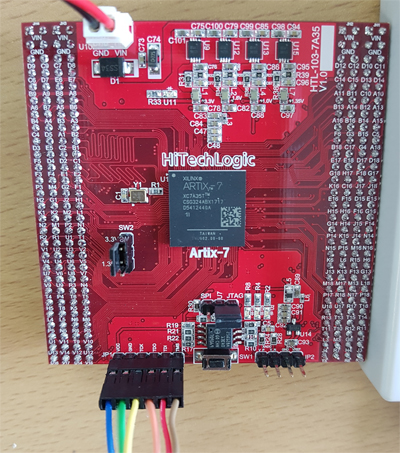

Xilinx Platform Cable USB(XFC-XPCU)을 HTL-103-7A35 보드에 연결하고 전원을 인가하지 않으면 STATUS에 적색 LED가 점등된다.

  • FPGA JTAG 케이블 연결(파랑색 케이블 : VCC)

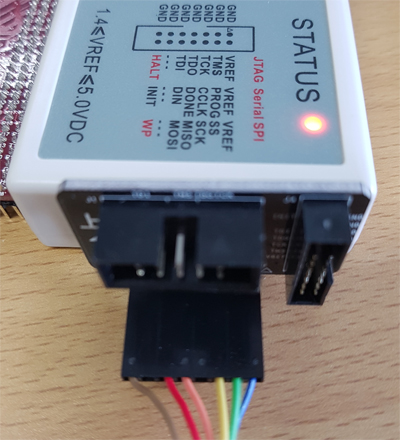

  • JTAG 케이블 확장보드 PCB에 연결(파랑색 케이블 : VCC)

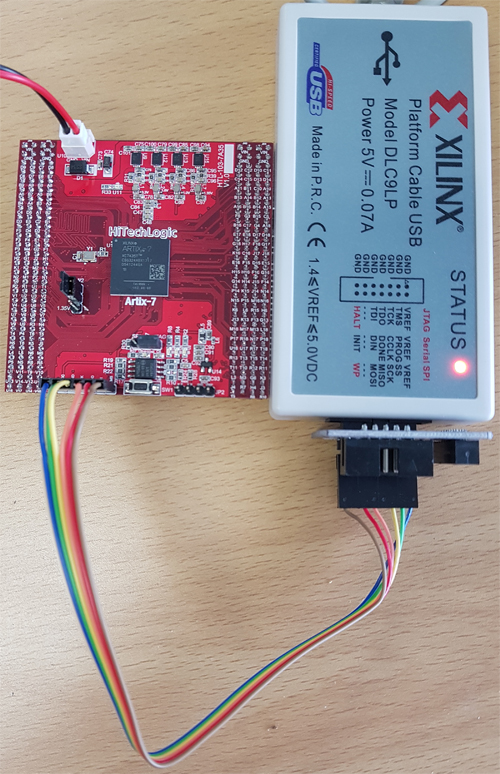

  • XHTL-103-7A35 보드에 전원을 인가하면 Xlinx Platform Cable USB(XFC-XPCU)의 STATUS에 녹색 LED가 점등된다.
