[JSG] MEGA2560 WIFI-Sensor
ESP8266[ESP-01] Module 2개를 실장하여 UDP ,WebSever,TCP/IP통신 구현 / RTC Module[DS1302], 9축 IMU센서 GY-520 MPU9250 HEADER PIN 구성
판매가격 : 46,000
적립금 :460
상품상태 :신상품
제품코드 :1360628
제조사 :제이에스지 시스템즈
출시일 :2018-02-07
구매수량 :
호환보드 추가 :
총 금액 :

21,900원
10,010원
30,800원
23,100원
25,410원
23,000원
121,000원
35,200원
49,000원
28,500원
상세정보 배송/취소/교환안내 이용후기 상품Q&A
[JSG] MEGA2560 WIFI-Sensor

Features

ESP8266[ESP-01] Module 2개를 실장하여 UDP,WebSever,TCP/IP통신 구현, 휴대폰과 Bluetooth통신, 각종센서를 테스트할 수 있는 개발보드입니다.

  1. WIFI는 ESP8266[ESP-01] Module 2개를 실장하여 UDP,WebSever,TCP/IP통신구현가능.
  2. BLUETOOTH Slave Module, 초음파센서[HCSR04], 거리측정센서[Sharp 2Y0A2], HEADER PIN구성.
  3. RTC Module[DS1302], 9축 IMU센서GY-520 MPU9250 HEADER PIN구성.
  4. POWER, Analog I/O, Digital I/O, PWM I/O를 HEADER PIN으로 구성하여 Bread Board에 주변 H/W회로를 설계 TEST를 할 수 있음.

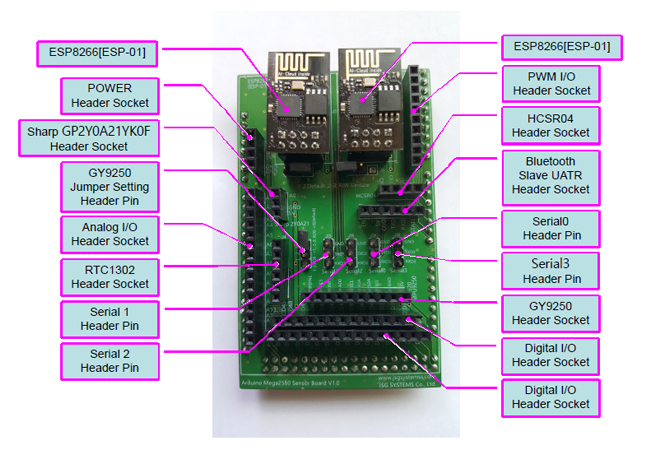

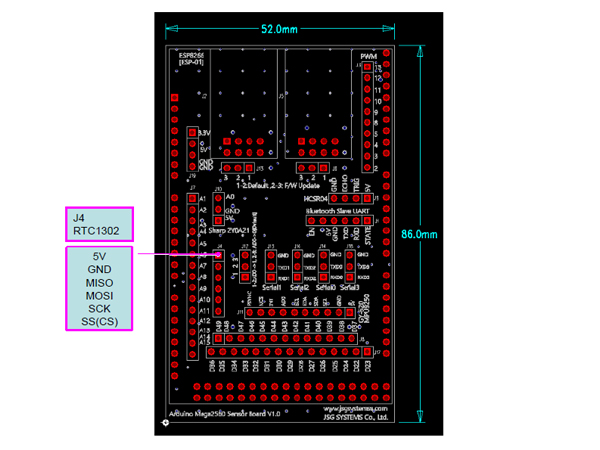

H/W구성



주의사항

  1. ESP8266 WIFI Module 2개, Bluetooth Slave Uart Module은 USB TO Serial Converter를 PC와 연결하여
    Module을 사용 목적에 맞게 초기화 한 후 사용하세요.
    -연결시 RXD는 RXD, TXD는TXD, GND는GND PIN과 연결하세요.(2번항목 H/W구성참조)
  2. 이 제품은 마이크로프로세서 프로그램 입문을 원하시는분, 학생, 개발자를 위한보드입니다.
    이보드와검증되지않은장비나설비에장착하여사용시문제가발생한것에대한책임은지지않습니다.



추가옵션

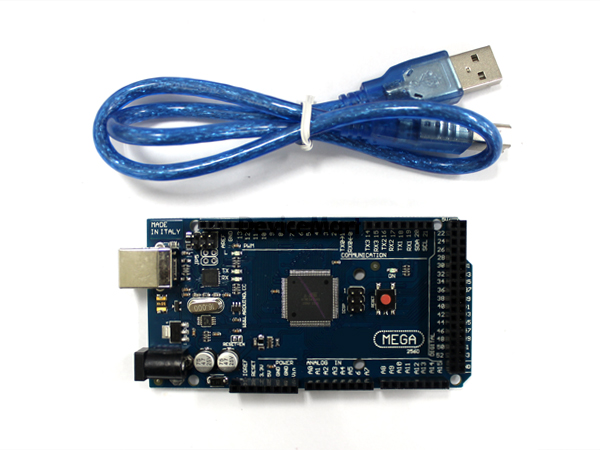

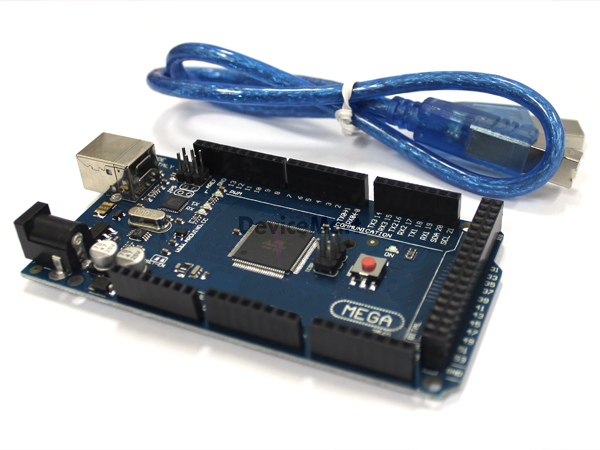

2010년 9월 새롭게 선보인 ATmega2560 microcontroller 기반의 Arduino Mega 입니다. 54개의 digital I/O pin과, 16개의 analog Input, 4개의 UARTs(하드웨어 시리얼 포트), 16MHz crystal oscillator, USB connection, power jack, ICSP header, reset button을 가지고 있습니다. 이전 Mega 와의 차이점은, FTDI chip 대신 Atmega8U2 를 사용합니다. 전송속도가 향상되고, Linux나 Mac의 경우 driver가 필요하지 않으며(Windows의 경우 inf 파일 필요) 키보드나 마우스 조이스틱처럼 PC에서 바로 인식됩니다. 또한 Flash memory 도 두배로 늘어났습니다.

  • Microcontroller ATmega2560 (R3)
  • Operating Voltage 5V
  • Input Voltage (recommended) 7-12V
  • Input Voltage (limits) 6-20V
  • Digital I/O Pins 54 (of which 14 provide PWM output)
  • Analog Input Pins 16
  • DC Current per I/O Pin 40 mA
  • DC Current for 3.3V Pin 50 mA
  • Flash Memory 256 KB of which 8 KB used by bootloader
  • SRAM 8 KB
  • EEPROM 4 KB
  • Clock Speed 16 MHz
  • 1.0 pinout: added SDA and SCL pins that are near to the AREF pin and two other new pins placed near to the RESET pin, the IOREF that allow the shields to adapt to the voltage provided from the board. In future, shields will be compatible both with the board that use the AVR, which operate with 5V and with the Arduino Due that operate with 3.3V. The second one is a not connected pin, that is reserved for future purposes.
  • Stronger RESET circuit.
  • Atmega 16U2 replace the 8U2.






※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
