NTSC/PAL (Television) TFT Display - 4.3' Diagonal [ada-946]
4.3인치 TFT LCD + NTSC/PAL 드라이버 보드 / 480 x RGB x 272 / 6 ~ 12VDC (2.1mm DC jack) / ~2.5W / 3버튼(밝기, 색상, 대비 조정) / 16:9 or 4:3 메뉴에서 선택 가능 / 300cd / 350:1 / 아답터 별매(9V 1A or 12V 1A 권장)
판매가격 : 66,000
적립금 :660
상품상태 :신상품
제품코드 :1171227
제조사 :adafruit
브랜드 :아다프루트 [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

35,700원
52,800원
68,000원
163,680원
224,400원
33,900원
59,400원
29,900원
46,200원
60,720원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

  NTSC/PAL (Television) TFT Display - 4.3" Diagonal [ada-946]






Description

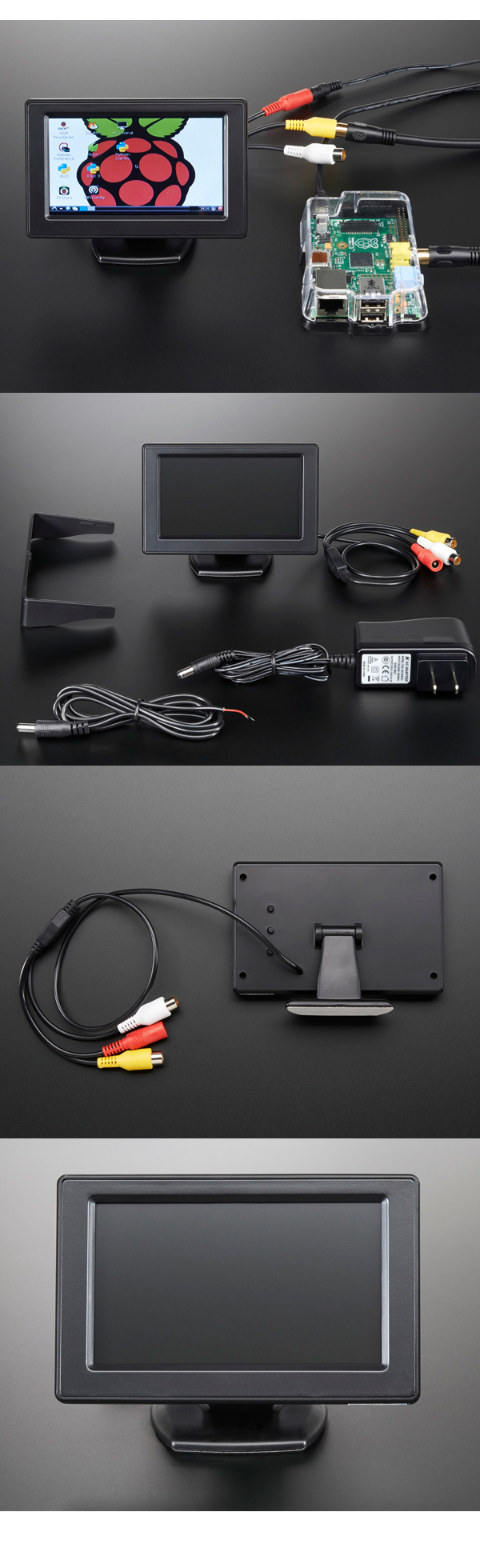

Yes, this is an adorable small television! The visible display measures only 4.3" (11cm) diagonal, the TFT comes with a NTSC/PAL driver board, enclosure and stand. The display is very easy to use - simply connect 12VDC to the 2.1mm center-positive DC jack (or use the cable and connect to the red and black wires), then connect a composite video source to one of the RCA cable. Voila, a television display! There's three little buttons in the back that let you enter a menu system for adjusting brightness, color and contrast. The display has two composite plugs, AV1 and AV2. AV1 is the default and if AV2 goes 'live' it replaces AV1.

To demonstrate it, we took some photos with the display connected to a Raspberry Pi, but it will also work connected to any analog composite-video output such as a YBox or Propeller w/Video out. It will not work with a device that only outputs VGA, HDMI or any other digital video signal.

A power adapter is not included you will want one of our 9VDC 1 Amp or 12VDC 1 Amp adapters or provide one of your own. Even though the display specifies 12VDC we found it works from 6V to 12V DC without problems.




TECHNICAL DETAILS

  • Power with 6-12VDC only, ~2.5W power draw
  • Internal buck converter, 220mA power draw at 12V, 420mA at 6V
  • Visible display dimensions: 97.41mm x 56.10mm
  • Selectable 16:9 or 4:3 ratio via menu
  • Resolution: 480 x RGB x 272
  • Brightness: 300cd/m2
  • Contrast: 350:1
  • Display plastic case dimensions: 122.65mm x 77.6mm
  • Screen dimensions: 105.48mm wide x 67.33mm long x 2.76mm high
  • PCB dimensions: 87.36mm wide x 48.40mm long x 6.41mm high or 12.33mm high including push buttons
  • Weight (including power cable): 148.64g





※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
