Mango64R2 Main Board [S3C6410 EVB]

제품소개

ARM1176 삼성 S3C6410 CPU로 제작된 자작 보드, Firmware, RTOS, Linux, Android 공부에 적합한 보드로서, 카메라, WiFi / BT 드라이버 공부 및 각 종 센서 연결하여 드라이버 공부에 적합

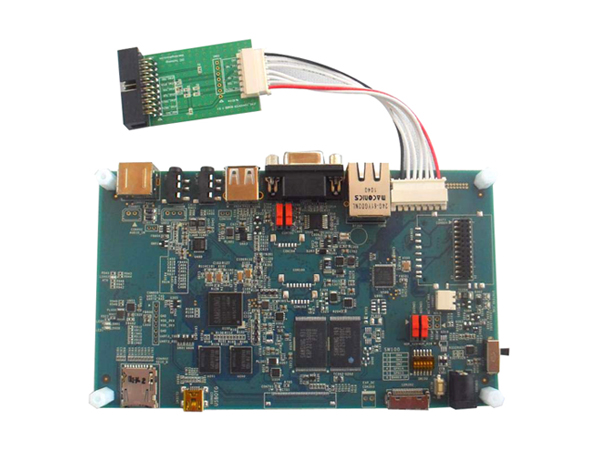

Mango64R2 Main Board
[ S3C6410 EVB ]
  • 구성품
    Mango64 Main Borad + JTAG 6 to 20 Converter Board



SPECIFICATION

CPU Samsung S3C6410 ARM1176JZF-S 533/667MHz
Memory Mobile DDR 128Mbytes
SLC NAND Flash 256Mbytes
NOR Flash 4Mbytes
Display 7" WVGA(800x480) Color TFT with Touch Screen Interface
LCD 40PIN CONNECTOR
Audio Wolfson WM8960 Audio Codec with 1W Stereo Speaker Amplifier
Ethernet SMSC LAN9220 10/100Mbps
USB USB 1.1 Host
USB 2.0 OTG
SD SD/MMC Port 0 WiFi Expansion Connector
SD/MMC Port 1 Standard SD Connector
SD/MMC Port 2 Expansion Connector
SPI Port 0 Expansion Connector
SPI SPI Port 1 Expansion Connector shared
with SD/MMC Port 2
UART UART Port 0 GPS or Expansion Connector
UART Port 1 Standard DSUB9
UART Port 2 Expansion Connector
UART Port 3 Bluetooth or Expansion Connector
JTAG Standard ARM JTAG Interface
TV-out
WiFi/Bluetooth SDIO ,802.11b,g,n 지원
BT( UART3 or SDIO )
GPS UART0
Camera support Interlaced and Non-Interlaced CCIR601/656 Standard Camera Interface
ATA HDD
Sensors 3-Axis Acceleration Sensor
4 General Purpose Keys
Keys 1 Reset Keys
1 Tactile Power Keys
1 Slide Power Switch
Indicators 2 Indicator LED controllable GPIO ports
Expansion
Connectors
IrDA, Camera, I2S, SPI0/SPI1, SDIO0/2, EBI, UART, LCD



Manual

17 Mango64(S3C6410) 메뉴얼

17.1 기본 점검
17.2 (mango64) 소스 패치

  • 17.2.1 [Kernel Source/Patch]
    • 17.2.1.1 Mango64-kernel-2.6.29-V01-001 소스 및 바이너리
    • 17.2.1.2 (Mango64 & Kernel) Mango64-kernel-2.6.29-V01-002 소스 및 바이너리
    • 17.2.1.3 (Mango64 & kernel) Mango64-kernel-2.6.29 V01-003 버전
  • 17.2.2 [Android Source/Patch]
    • 17.2.2.1 (Mango64 & Android) Mango64-AndroidCupcake-V01-001 소스 및 바이너리
  • 17.2.3 [Wince 6.0 Source/Patch]
    • 17.2.3.1 (Mango64 & Wince6.0) mango64-wince60-V01-001 (Samsung LCD용)WiFi Patch
    • 17.2.3.2 (Mango64 & Wince6.0) mango64-wince60-V01-002 BSP
    • 17.2.3.3 (망고64 & Wince) mango64-wince60-2010-08-24 소스입니다. -카메라
    • 17.2.3.4 (망고64 & Wince 6.0) OS design 디렉토리 압축한 것 -2010-08-24 소스
  • 17.3 (mango64&Wince 6.0) 설치부터 응용프그램까지
    • 17.3.1 Windows CE 6.0 BSP 빌드 환경 구성
    • 17.3.2 Mango64 BSP 빌드하기
      • 17.3.2.1 따라하기 Mango64 BSP 빌드하기
  • 17.3.3 (Mango64& Wince 6.0) Wince 6.0 퓨징하기
  • 17.3.4 Wince 6.0 TimeBomb 제거
  • 17.3.5 OpenCV & WindowsCE
  • 17.3.6 망고64 TV out 관련하여
  • 17.3.7 망고64 SDK 만들기 <수정>
  • 17.3.8 망고64 WinCE에서 GPS 설정하기
  • 17.3.9 망고64 HelloMango API버전
  • 17.3.10 (망고64 WINCE600) 이더넷을 이용한 다운로드
  • 17.4 망고64 보드를 활용한 Wince 6.0 Shell 프로그램하기
    • 17.4.1 망고64 버튼으로 Windows Media Player 컨트롤 하기
    • 17.4.2 남의 소스 보고 뷰어 마이그레이션 흉내내기
    • 17.4.3 남의 소스 보고 뷰어 마이그레이션 흉내내기 2탄
  • 17.5 [(망고64 WINCE600)카메라]
    • 17.5.1 (망고64 WinCE) 카메라 드라이버
  • 17.6 Mango64 & U-boot
    • 17.6.1 (ARM S3C6410) 망고64에 u-boot 포팅하기 (1)
    • 17.6.2 (ARM S3C6410) 망고64에 u-boot 포팅하기 (2)
    • 17.6.3 (ARM S3C6410) 망고64에 u-boot 포팅하기 (3)
    • 17.6.4 (ARM S3C6410) 망고64에 u-boot 포팅하기 (4)
    • 17.6.5 (ARM S3C6410) 망고64에 u-boot 포팅하기 (5)
    • 17.6.6 (ARM S3C6410) 망고64에 u-boot 포팅하기 (6) - 최종
  • 17.7 Mango64 & 리눅스
    • 17.7.1 (Mango64 & linux) Root Filesystem을 yaffs2 만들어서 Nand에 Write하기(완료)
  • 17.8 Mango64 & 안드로이드
    • 17.8.1 Mango64 & 개발환경에서 Hello Android까지
      • 17.8.1.1 (Mango64 Android)U-boot,ZImage,cupcake 이미지 다운로드하기
      • 17.8.1.1.1 (망고64) S3C6410 & Android. 001 - 첫번째 이야기
      • 17.8.1.1.2 (망고64) S3C6410 & Android. 002 - 두번째 이야기
      • 17.8.1.1.3 (망고64) S3C6410 & Android. 003 - 세번째 이야기
      • 17.8.1.1.4 (망고64) S3C6410 & Android. 004 - 네번째 이야기 (의문점들)
      • 17.8.1.1.5 (망고64) S3C6410 & Android. 005 - 포팅진행1. tftp Download
      • 17.8.1.1.6 (망고64) S3C6410 & Android. 006 - 포팅진행2. Nand Boot
      • 17.8.1.1.7 (망고64) S3C6410 & Android. 007 - 포팅진행3. Kernel Booting
      • 17.8.1.1.8 (망고64) S3C6410 & Android. 008 - 포팅진행4. 안드로이드 부팅
      • 17.8.1.1.9 (망고64) S3C6410 & Android. 네트워크 설정
      • 17.8.1.2 S3C6410 & Android. - 개발환경1. VirtualBox 설치
      • 17.8.1.3 S3C6410 & Android. - 개발환경2. Fedora 설치
      • 17.8.1.4 S3C6410 & Android. - 개발환경3. Fedora 설치2
      • 17.8.1.5 S3C6410 & Android - 개발환경4. Ubuntu 설치
      • 17.8.1.6 Android & Ubuntu. minicom 연결
      • 17.8.1.7 Android & Ubuntu. UBOOT 빌드하기
      • 17.8.1.8 (S3C6410 & Android) Kernel Patch 따라하기 1/3
      • 17.8.1.9 (S3C6410 & Android) Kernel Patch 따라하기 2/3
      • 17.8.1.10 (S3C6410 & Android) Kernel Patch 따라하기 3/3
      • 17.8.1.11 Android & Ubuntu. zImage Update 1/3(tftp설정)
      • 17.8.1.12 Android & Ubuntu. zImage Update 2/3 (network설정포함)
      • 17.8.1.13 Android & Ubuntu. zImage Update 3/3
      • 17.8.1.14 (S3C6410 & Android) Cupcake Build 따라하기 1/3
      • 17.8.1.15 (S3C6410 & Android) Cupcake Build 따라하기 2/3
      • 17.8.1.16 (S3C6410 & Android) Cupcake Build 따라하기 3/3
      • 17.8.1.17 (S3C6410 & Android) U-Boot, zImage, Cupcake 요약
      • 17.8.1.18 (S3C6410 & Android) Hello Android & EClipse 1
      • 17.8.1.19 (S3C6410 & Android) Hello Android & EClipse 2
      • 17.8.1.20 (S3C6410 & Android) Hello Android 망고64에 올리기
      • 17.8.1.21 (S3C6410 & Android) 망고64에 G1 Phone 3D 측정 App 올리기
      • 17.8.1.22 쉽게 풀이한 Android NDK 사용 - Hello JNI 컴파일 해 보기
      • 17.8.1.23 Busybox compile해서 사용하기
      • 17.8.1.24 망고64 헤드폰 사운드 나오게 하는 법
    • 17.8.2 (Mango64 & Android donut) Android Donut
      • 17.8.2.1 android donut download


    • 17.8.3 (Mango64 & Android) Yaffs 이미지로 Android 올리기
      • 17.8.3.1 (망고64) Yaffs이미지로 안드로이드 올리기 (1/2) – NFS에서 Yaffs 이미지 마운트하기
      • 17.8.3.2 (망고64) Yaffs이미지로 안드로이드 올리기 (2/2) – Ramdisk로 안드로이드 실행

    • 17.8.4 (Mango64 &Android)안드로이드 Patch
      • 17.8.4.1 (Mango64 &Android)Crazyboys 안드로이드 베이스 소스
      • 17.8.4.2 (S3C6410 & Android) 마룬(cdma3x)님 patch 적용
      • 17.8.4.3 푸우님이 작업하신 커널을 재작업한 패치(LCD,wifi,gps,bt,usb)
      • 17.8.4.4 망고64 안드로이드 커널 패치 파일 (wifi, gps, bluetooth 재적용)
      • 17.8.4.4.1 망고64 안드로이드 커널 패치 파일 (wifi, gps, bluetooth 재적용) 소스
      • 17.8.4.5 망고 64용 안드로이드 커널 패치(Beta LCD touch보정)
      • 17.8.4.6 안드로이드 cupcake gps power 부분 수정 파일 o 17.8.5 안드로이드 각종 Tool
      • 17.8.5.1 (망고64 Crosscompile) 4.3.1 arm compile버전 추출 공개
      • 17.8.5.2 Android Screen Monitor (ASM) - 원격화면보기 연장
      • 17.8.5.3 (S3C6410 & Android) Dalvik Debug Monitor
      • 17.8.5.4 쉽게 풀이한 android bootchart 사용하기

    • 17.8.6 Mango64 & WIFI 관련
      • 17.8.6.1 (Mango64 & Android) WiFi 커널 이미지,안드로이드 이미지 포팅하기
      • 17.8.6.2 (Mango64 & Android) WiFi설정 및 인터넷 하기(Wireless network가 Not encrypted 인경우)
      • 17.8.6.3 (Mango64 & Android) WiFi설정 및 인터넷 하기(보안모드 WEP인 경우)
      • 17.8.6.4 리눅스에서 WIFI 살리기. (수정끝)
      • 17.8.6.5 안드로이드 WIFI 정보
      • 17.8.6.6 wifi 테스트 인식 에러와 진행 방향에 대한 생각
      • 17.8.6.6.1 (답글)wifi 테스트 인식 에러와 진행 방향에 대한 생각
      • 17.8.6.7 Android command 모드에서 wifi 구동하기
      • 17.8.6.8 Android wifi 테스트 3(대략 완결판)

    • 17.8.7 Mango64 & BT 관련
      • 17.8.7.1 Android cupcake bluetooth 부분 소스 분석
      • 17.8.7.2 (Mango64 & BlueTooth) BlueTooth 통신하기-1

    • 17.8.8 Mango64 & GPS 진행사항
      • 17.8.8.1 android gps 초기화 문제(해결완료)
      • 17.8.8.2 Android cupcake hardware GPS 설정 - mango64gps
      • 17.8.8.3 안드로이드 GPS test Application

    • 17.8.9 Mango64 & 디버깅 및 기타
      • 17.8.9.1 Android 003. samba - Copy Android sources to PC
      • 17.8.9.2 s3c6410 리눅스에서 ADB를 이용한 OTG와 윈도우 간 접속에 관한 테스트
      • 17.8.9.3 Android emulator network proxy 설정 (sdk 1.5-r2 기준)
      • 17.8.9.4 device 설정관련 - android_filesystem_config.h
      • 17.8.9.5 (Mango64&U-boot) u-boot 1.3.4 컴파일 하기
      • 17.8.9.6 (망고64:Android) SD Card 인식 안되는 문제 수정
      • 17.8.9.7 안드로이드 커널 터치 보정
      • 17.8.9.8 Android cupcake vold 에러처리 - sdio wifi 사용시 mmc.c 수정
      • 17.8.9.9 android init.rc 안에서 sh 명령 사용하기
      • 17.8.9.10 "sh: can't access tty; job control turned off" 없애기 (Contro-C, Control-Z 살리기)
      • 17.8.9.11 OpenCV android (ndk,sdk 필요)
      • 17.8.9.12 (Android) AVD에 Android Market 실행하는 방법
      • 17.8.9.13 (Eclair)Android에서 ALSA Library

  • 17.9 Mango64 & 미친초보펌웨어
    • 17.9.1 망고64 (S3C6410) Firmware.001. Hello World!
    • 17.9.2 망고64(S3C6410) Firmware.002. PrintString 만들기
    • 17.9.3 망고64 (S3C6410) Firmware.003. GetChar 구현
    • 17.9.4 망고64(S3C6410) Firmware.004. Key Control (1)
    • 17.9.5 망고64 (S3C6410) Firmware.005. Key Control (2)
    • 17.9.6 망고64 (S3C6410) Firmware.006. LCD Backlight On Off (1)
    • 17.9.7 망고64 (S3C6410) Firmware.007. LCD Backlight On Off (2)
    • 17.9.8 망고64 (S3C6410) Firmware.008. LCD Backlight On Off (3)
    • 17.9.9 망고64 (S3C6410) Firmware.009. LCD 밝기 조절 및 Timer (1)
    • 17.9.10 망고64 (S3C6410) Firmware.010. LCD 밝기 조절 및 Timer (2)
    • 17.9.11 망고64 (S3C6410) Firmware.011. LCD 밝기 조절 및 Timer (3)
    • 17.9.12 망고64 (S3C6410) Firmware.012. U-Boot 용 변환 설명
  • 17.10 Mango64 Hardware Manual
    • 17.10.1 Mango64(S3C6410 EVB) 하드웨어 매뉴얼
  • 17.11 응용 프로그램
    • 17.11.1 S3C6410, CE 6.0 용 AC3 Directshow Filter - test 버전
    • 17.11.2 S3C6410, CE 6.0용 mp3,wav 녹음 프로그램 - 버전 업
    • 17.11.3 CE 6.0용 리스트 테스트 프로그램 입니다.
    • 17.11.4 OpenGL ES 1.x 라이브러리 소스 코드 + 데모 프로그램
    • 17.11.5 노래한곡 들으시죠? CE 6.0, ARM용- Bal 버전
    • 17.11.6 비행기 6410에서 날다.
    • 17.11.7 빠져든다, 빠져든다. OpenGL ES 로 구현한 터널 동영상
    • 17.11.8 망고64 보드에서 TV Decode(TVP5150칩)보드테스트 실행 모습
    • 17.11.9 (Mango64 & Wince ) 카메라 Preview 실행 모습
    • 17.11.10 (Mango64 & Wince) 10.4 인치 디스플레이 하기
