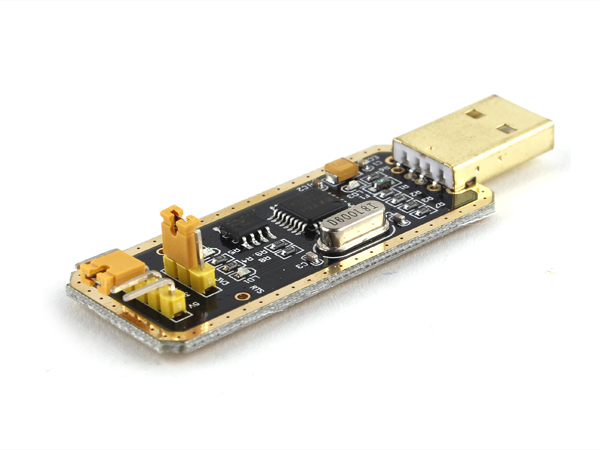

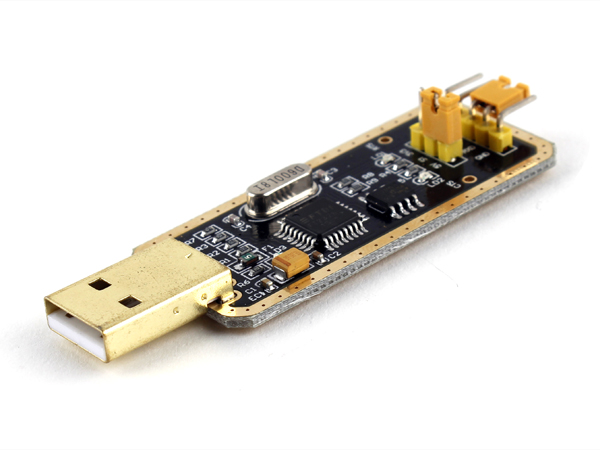

FT232BL USB to TTL 컨버터모듈 Tyrant gold [SZH-CVBE-039]

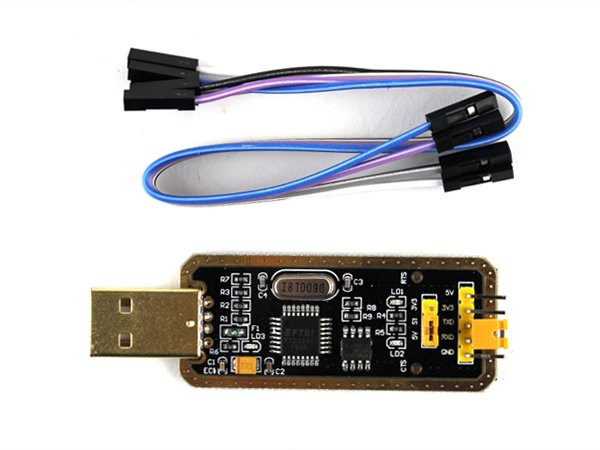

FT232BL 칩셋 기반 / Windows10 지원 / 3.3V, 5V 지원 / TXD, RXD, Power 인디케이터 LED / 55mm * 23mm (PCB 기준), 케이블 포함
판매가격 : 7,810
적립금 :78
상품상태 :신상품
배송방법 :택배
배송지역 :전국
제조사 :SMG (중국)
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

38,500원
44,000원
15,400원
4,290원
13,200원
12,100원
15,180원
59,400원
72,000원
19,030원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

FT232BL USB to TTL 컨버터 모듈 Tyrant gold [SZH-CVBE-039]

Summury

Board USB to TTL converter chip FT232BL used for contact or via the Arduino pin RX, TX as Arduino Pro Mini



Features

  • Using original FT232BL industrial-grade chips, external EEPRON (93C46) is more stable.
  • Support for Windows 10
  • Supports three power modes: 5V External power supply; 3.3V External power supply; externally powered (requires 3.3V-5V).

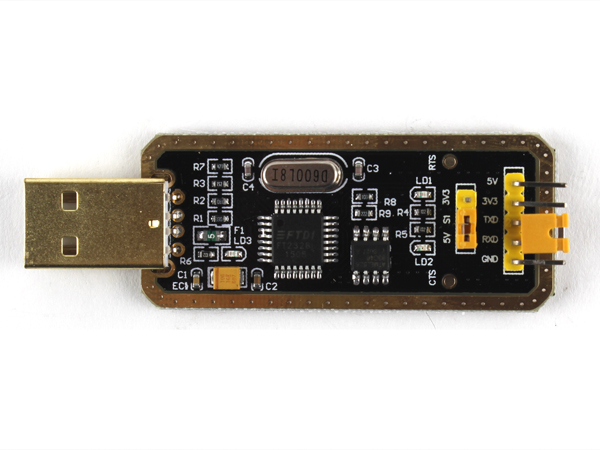

  • With three LED: TXD LED, RXD LED, POWER LED.
  • GND, RXD, TXD, 3V3, 5V: the use of bending pin leads.
  • The remaining functions PIN: Reserved pad CTS, RTS.
  • Resettable fuse with 500MA reverse does not burn.



Applications

  • Traditional RS-232 devices to upgrade to USB.



Instructions to access the MCU as an example.

  • GND: GND connection
  • RXD: pick MCU.TX (Signal Flow: MCU.TX >> FT232 >> RX).
  • TXD: pick MCU.RX (Signal Flow: MCU.RX << FT232 << TX).
  • 3V3 / 5V: Output 3.3V or 5V (powered by USB module skip, shall jumper 3.3V or 5V).
  • RTS: pick MCU.CTS (Signal Flow: MCU.CTS << FT232 << PC.RTS).
  • CTS: access MCU.RTS (Signal Flow: MCU.RTS >> FT232 >> PC.CTS).

※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
