Cortex-M3 STM32F103RCT6 소형개발보드 [SZH-DVBT-021]
PCB board size: 7.0cm * 5.0cm / using AMS1117-3.3V chip, a voltage regulator is 3.3V / 256kB Flash, 48kB RAM / Operating voltage: 2- 3.6V / 5V and 3.3V power supply input and output interfaces
판매가격 : 15,840
적립금 :158
상품상태 :신상품
제품코드 :00001326902
제조사 :SMG (중국)
브랜드 :SZH [브랜드바로가기]
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

137,500원
38,500원
25,960원
143,000원
45,100원
31,900원
132,000원
38,500원
104,500원
121,000원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

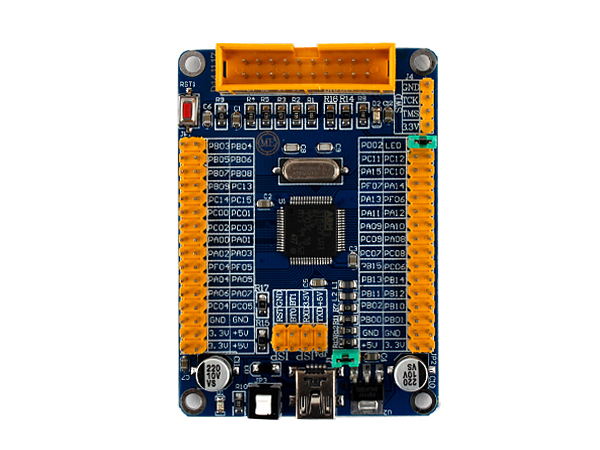

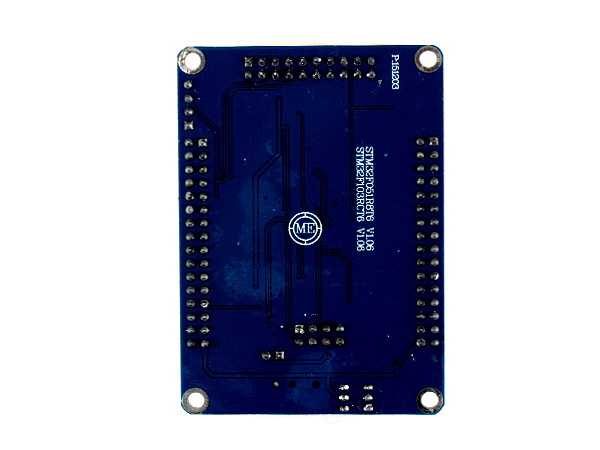

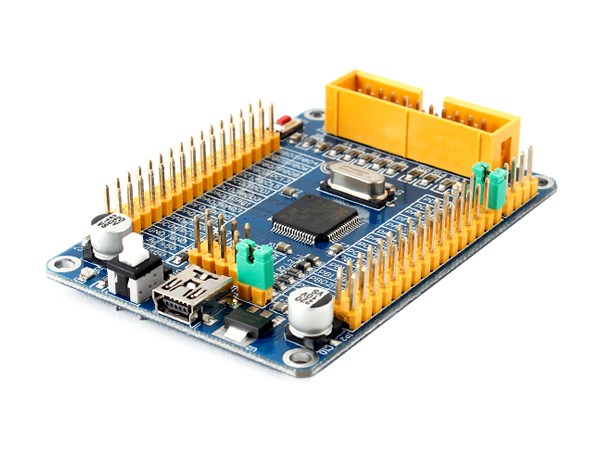

Cortex-M3 STM32F103RCT6 소형 개발보드 [SZH-DVBT-021]



Features

  • STM32 master chip introduction

  • Kernel : Cortex-M3 32-bit RISC
    Operating frequency : 72MHz, 1.25 DMIPS / MHz; Operating voltage: 2- 3.6V;
    Package : LQFP64; I / O ports: 64;
    Storage resources : 256kB Flash, 48kB RAM (and so easily ported UCGUI LWIP more resource-intensive protocol packets can develop a more powerful program)
    Interface resources : 2xSPI, 5xUSART, 1xI2S, 2xI2C;
                        1xLCD, 1xSDIO, 1xUSB, 1xCAN
    Analog to digital conversion : 3xAD (12 Wei, 1us, sharing 16 channels), 2xDA (12-bit);
    Debug Download : Support for JTAG / SWD interface debug download support IAP.

  • Voltage regulator chip : AMS1117-3.3V chip, a voltage regulator is 3.3V.
  • JTAG / SWD interface - to support downloading and simulation debugging.
  • USB interfaces - to the circuit board power supply with protective diode at the same time there are two high-capacity electrolytic capacitor (to be able to stabilize the external power supply)
  • MCU pin interface - leads to all pins, convenient and peripherals I / O connections.
  • 5V and 3.3V power supply input and output interfaces - commonly used in the external power supply, or with the user board common ground handling. (Multiple sets of power)
  • 4 Screw positioning holes (and with pillars)
  • Power switch (such as a short circuit when the outside world can quickly turn off the power, but also can be an external power module from the new convenience)


Interface Overview

  • JTAG / SWD interface to support downloading and debugging.

  • USB interface - can be USB communication with PC.
    USART1 interfaces - can be used USART1 for download, or use
    USART1 output system information, observation.
    MCU pin interface - leads to all pins, convenient and peripherals I / O connections.
    5V and 3.3V power supply input and output interfaces - commonly used in the external power supply, or with the user board common ground handling.




※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
