AVR용 USB-ISP V03.6스페셜 (AD-USBISP-S)


개요

 USB-ISP V03.6 출시 !!!

본 제품은 방송통신기자재등의 적합등록 필증을 받은 제품입니다.
KCC인증 번호 : KCC-REM-TXZ-AD-USBISP

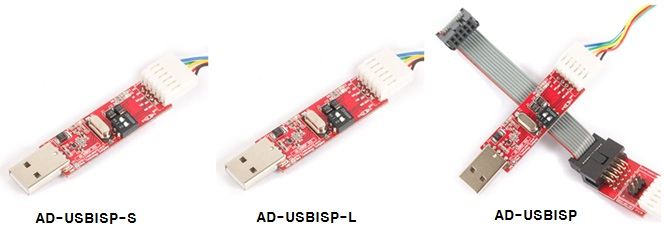

- USBISP V03.6 스페셜은
   USBISP-L에서 USB연장케이블과 4P 다이렉트 케이블이 빠진 제품입니다.


- V03.5에서의 업그레이드 사항
최신 대부분의 OS별 모든 드라이버 지원됩니다
지원 프로그램만 있다면,
저희 뉴티씨의 USBISP를 이용하면다양한 컴퓨터 환경에서 AVR을 이용하여 개발 하실 수
있습니다.


1.
플래시 다운로드 크기 제한 없음. (, 256k도 지원됩니다.)

2.
내부 EEPROM READ  WRITE 모두 지원됩니다. (INTEL HEX 포맷
3. 89S51, 89S52
지원 (AVR Studio 사용)
4. ATMEL Studio V7.0, V6.x, V5, AVR Studio V4.19 ~ 4.13 버전 모두 지원.
5. CodeVision AVR 사용시 V1.25 이상 사용을 권장합니다.
6. USB to UART (TTL,CMOS Level)
장착되어 4핀 커넥터로 입출력됩니다.
7.
다운로드 속도가 더욱 다양해 졌습니다.(저속 ~ 최고속도
8.
현재 상태의 LED 표시가 5가지 모드로 명확하게 변경됨.
9. USB
전원을 TARGET 보드에 넣어주는 기능(전류 최대 100mA 이하
사용시만 권장).

- V03.6에서의 업그레이드 사항
특징 : ATMEL Studio V7.0, V6.x, V5등 최신판 및 AVR Studio V4.xx 버전도 지원합니다.

1. 최신 대부분의 OS별 모든 드라이버 지원됩니다
지원 프로그램만 있다면,
저희 뉴티씨의 USBISP를 이용하면다양한 컴퓨터 환경에서 AVR을 이용하여 개발 하실 수
있습니다. 윈도우즈 8 환경 ( 32비트, 64비트 모두) 에서 완벽하게 호환됩니다.
2. AVR Studio 4.xx ~ ATMEL Studio V7.0 등 가장 최신버전까지 모두 지원됩니다.
특히, V6.1 이상에서는 ATMEGA128도 사용 가능합니다.
3. 단, 현재 타겟보드 전압체크 기능은 지원하지 않으며, 동작에는 아무런 문제 없습니다.
타겟보드 전압체크 기능이 필요하신 분은 USBISP V4.0 이상에서는 지원되고 있으므로, USBISP V6.0을 구매하시면 전압체크 기능도 잘 동작합니다.



드라이버 변경

반드시 USBISP V03.6 드라이버를 사용하여야 합니다. 홈페이지(▶링크) → 자료실 참조.

AD-USBISP V03.6 개발 장비 소개

  • AVR 용 ISP(In System Programming) 개발 장비
    AVR 내부 프로그램 메모리에 사용자가 작성한 프로그램을 다운로드 하여 테스트 해볼 수 있습니다.(Flash Read/Write 지원)
    ATMEGA2561, ATMega128, ATMega32, ATMega16, ATMega8 등 ISP를 지원하는 모든 8비트 AVR 마이크로 컨트롤러 다운로드 가능 (3.3V/5V 호환)-
    AT89S52, AT89S51등 89S계열의 8051호환 마이크로컨트롤러에 사용 가능
    USB to Serial(TTL Level) 변환 기능 및 커넥터 기본 제공 (단, USBISP용 다운로딩 6핀 커넥터와 동시 사용 불가)

  • 지원 S/W (▶링크에서 각종 강좌 제공)
    ICC-AVR 에서 컴파일 후 자동 다운로드 가능
    CodeVision C Compiler
    - V1.24.6 Commercial Release 이상 지원(V1.24.7F는 지원되지 않음)
    - V1.25.x 버전 이상에서 안정적인 동작 가능
    AVR STUDIO 최신버전 V6.x, V5.x, 4.19 ~ 4.12 등 지원



구성도

ISP 커넥터 핀 번호



UART 커넥터 핀 번호



사용방법

USBISP를 활용하는 사진들



  • USB 버스 전원 사용 방법
    USB-ISP 를 사용하면서 USB 의 전원을 사용하고 싶다면 USB-ISP 의 DIP 스위치 중 안쪽 1번 스위치를 ON (오른쪽으로) 시키면, PC 에서 공급되는 USB 전원을 사용할 수 있습니다. 여기서 공급되는 전원으로 모터를 구동하거나 많은 전류가 흐르는 회로를 동작시킬 경우 USB-ISP 나 USB 포트에 무리를 줄 수 있습니다.


    USB 스펙상으로는 500mA 까지 사용할 수 있지만 순간적으로 많은 전류가 흐를 경우 문제가 생길 수 있기 때문에 100mA까지만 사용하는 것을 권장하고 있습니다. 기본 셋팅은 USB 전원을 사용하지 않은 것 (스위치 왼쪽) 으로 되어 있습니다.


  • 표준 6P 10P 커넥터 사용 방법
    AD-ISP-CVB 컨버팅 보드를 사용하여 표준 6P 또는 10P 커넥터로 제작된 보드에 다운로드 할 수 있습니다. ㆍ
    USBISP를 구매하시면 컨버팅 보드가 기본으로 포함되어 있고, USBISP-L은 별도로 구매하셔야 합니다.





※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
