아두이노 얼굴인식 카메라모듈 [Voyager]
UART 통신기반의 얼굴인식 모듈로, Raspberry Pi 및 Arduino등을 채용하여 얼굴인식 시스템을 구현하는데 최적의 solution을 제공할 뿐만 아니라, IT security system을 개발하는데 있어서도 개발 시간을 단축시킬 수 있는 얼굴 인식 전용 모듈입니다.
판매가격 : 86,020
적립금 :860
상품상태 :신상품
제품코드 :00001313125
제조사 :㈜크라스아이디
출시일 :2018-02-07
구매수량 :
총 금액 :
MCU이용 꿀팁

8,100원
7,260원
1,890원
109,000원
9,900원
5,020원
28,600원
60,000원
3,800원
5,020원
상세정보 배송/취소/교환안내 이용후기 상품Q&A

얼굴인식 모듈 [Voyager]



Voyager 소개

Voyager는 UART 통신기반의 얼굴인식 모듈로, Raspberry Pi, Arduino 및 Odroid등을 채용하여 얼굴인식 시스템을 구현하는데 최적의 solution을 제공할 뿐만 아니라, IT security system을 개발하는데 있어서도 개발 시간을 단축시킬 수 있는 얼굴인식 전용 모듈임.

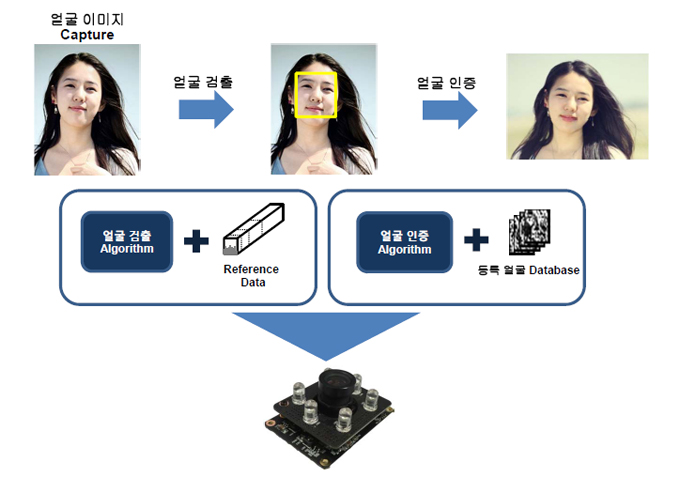

얼굴인식 Flow Chart



얼굴인식모듈 Voyager 소개 동영상



H/W 사양


  • AP : 32bit ARM9 RISC Processor
  • Image Sensor : ¼" VGA
  • Camera Lens :
     View Angle : D = 85°
     Dimension : Ø15 x 14.08mm
  • 조명 module : 850nm IR LED 6개 채용
  • GPIO 1port 제공
  • 외부 Interface : UART
  • 공급전압 : DC 4.0 ~ 5.5V
  • 소비전류 : < 350mA (IR LED on시)
  • 모듈 크기 : 50(가로) x 35(세로) x 22(높이) ㎣ (단, 커넥터 높이 제외)



Face Recognition Library 사양

  • 얼굴 검출 : max. 5 명
  • 얼굴 등록 : max. 5 Face ID
    * Face ID 란 : 등록 process를 거친 등록 얼굴 ID
  • 등록 시간 : 포즈당 10초 이내
  • 인증 시간 : 2초 이내 (시스템 부팅부터 인증시간까지 소요시간)
  • 인증 유형 : 1:N 방식
  • 사용 환경
     태양광이 직접 닿지 않는 실내 환경
     카메라로부터 40~60cm의 등록/인증 거리 유지
  • 기타 : 실물 사진은 저장하지 않음



Application Note

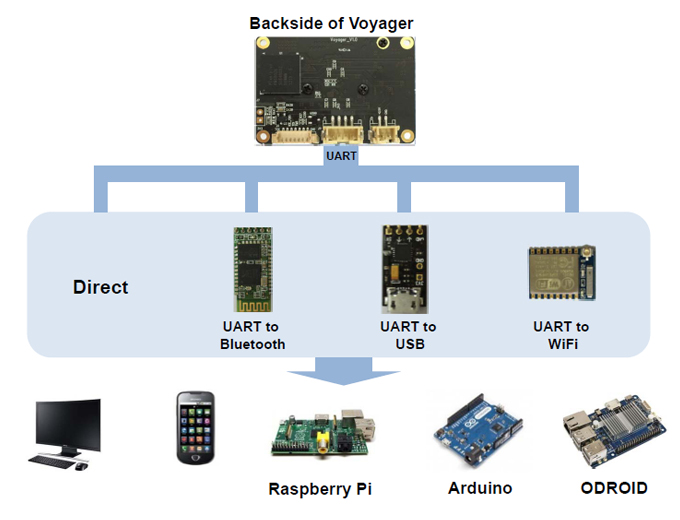

  • Voyager는 UART를 통하여 Host System과 max. 3Mbps로 통신 및 다양한 통신 Mode를 지원함.
  • 개발자는 자신의 Host System (PC, Pad, 스마트폰, Raspberry Pi, Arduino, 등)과 UART to Bluetooth, UART to USB, UART to WiFI등의 젠더 모듈을 통하여 Voyager와 통신 가능.


제품외관


케이블 연결 방법

  • UART 및 전원 케이블 정의
    -2P 전원 케이블
      적색 : VDD(5V Input), 흑색: GND

    -4P UART 케이블
      적색: VDD(3.3V Out), 녹색 : TX, 청색: RX, 흑색 : GND


  • PC의 USB 포트에 연결 방법






  • 라즈베리파이의 UART 포트에 연결 방법




  • 아두이노 UART 포트에 연결 방법




제품구성






제공 문서

  • Sample Code
    • Android
    • Linux
    • Windows
    • Arduino
  • Documents
    • User & Developer Manual
      : 통신 프로토콜
      : 등록 / 인증 process
      : Sample program 사용 설명
  • 제공문서는 FTP접속 프로그램에 의하여 패스워드 없이 download 받으실 수
    있음.
    • Site : ftp2.crasid.com
    • Port # : 6655
    • ID : vpub
    • 접속 모드 : Passive Mode
    • 상세 접속 안내 크라스아이디 Naver 카페 (http://cafe.naver.com/crasid) 27번 글 참조



기타

  • 본 모듈은 개발 용도로 국한함



연락처

  • 홈페이지 : www.crasid.com
  • E-mail : sales@crasid.com





※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
